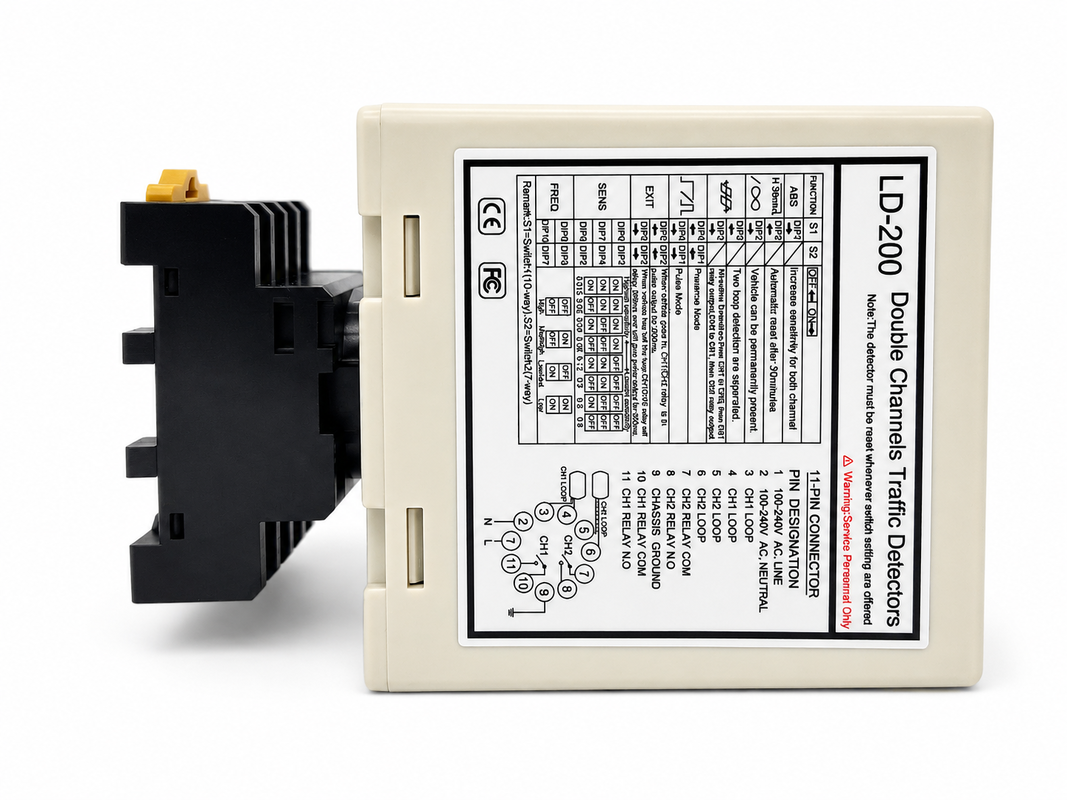

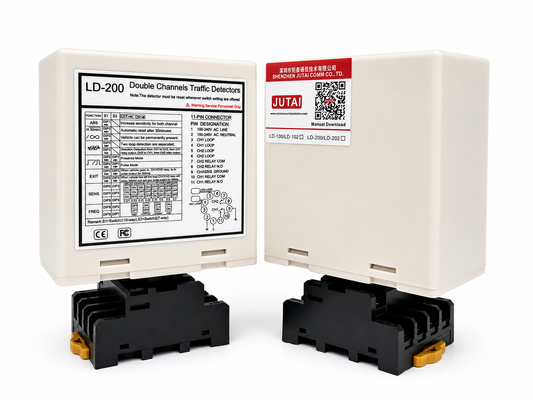

Der Doppelkanal-Schleifendetektor für Parkschranken mit 8-stufiger Empfindlichkeitseinstellung wurde entwickelt, um eine präzise Fahrzeugerkennung an automatisierten Parkein- und -ausfahrten zu ermöglichen. Seine beiden Sensorkanäle, CH1 und CH2, können separate Induktionsschleifen überwachen und entweder unabhängig voneinander oder in koordinierten Doppelmodus-Schleifen zur Erkennung der Fahrzeugrichtung arbeiten. Der wählbare 8-stufige Empfindlichkeitsbereich von 0,015 % bis 0,8 % ermöglicht eine Feinabstimmung jedes Kanals für unterschiedliche Schleifengrößen, Straßenbedingungen und Fahrzeugtypen, wodurch der Detektor zuverlässig auf PKW, LKW, Anhänger und andere Fahrzeuge reagiert. Mit mehreren Ausgangsmodi für Fahrzeugpräsenz, Eingangsimpuls, Ausgangsimpuls und Richtungserkennung kann das Gerät zuverlässige Triggersignale für Parkschranken, Zugangskontrollsysteme, Ticketautomaten und Fahrzeugmanagementsysteme liefern.

Für Installationen, bei denen mehrere Schleifen eng beieinander liegen, bietet der Detektor vier einstellbare Betriebsfrequenzen für CH1 und CH2, um Schleifen-zu-Schleifen-Interferenzen zu reduzieren und einen stabilen Betrieb aufrechtzuerhalten. Automatische Empfindlichkeitsverstärkung (ASB) verbessert die Erkennungskontinuität für Anhänger und Fahrzeuge mit hohem Chassis, während permanente Präsenz- und automatische Reset-Einstellungen Flexibilität für verschiedene Parkkontrollstrategien bieten. Unabhängige Kanalrelais, klare LED-Status- und Fehleranzeigen, DIP-Schalter-Programmierung und ein weiter 20–2000 µH Schleifeninduktivitätsbereich vereinfachen Inbetriebnahme und Wartung. Erhältlich als LD-200 mit 100–240 VAC Eingang und als LD-202 mit 12–24 V Eingang, ist dieser Doppelkanal-Parkschleifendetektor eine praktische Lösung für die Schrankenautomatisierung, die Ein-/Ausfahrtsverwaltung, die Parkzugangskontrolle und andere intelligente Fahrzeugerkennungsanwendungen.

• 1. 15-2000 µH Erfassungsbereich
  • Der Schleifendetektor unterstützt einen weiten Erfassungsbereich von 15 µH bis 2000 µH und ermöglicht so die Anpassung an verschiedene Schleifengrößen und -konfigurationen für vielseitige Anwendungen in unterschiedlichen Verkehrserkennungsszenarien.
  • Der weite Erfassungsbereich ermöglicht es unserem Schleifendetektor, alle Arten von Fahrzeugen, Motorrädern, Autos, extra langen LKW, Bussen usw. zu erkennen.
• 2. Kompakte Bauweise
  • Das kompakte und gut konstruierte Gehäuse vereint alle branchenüblichen Anforderungen an Funktionen und Funktionalität, sodass dieser Detektor in jedes bestehende Verkehrserkennungssystem integriert werden kann.
• 3. Diagnosefähigkeiten & LED-Anzeige
  • Umfassende Diagnosefähigkeiten ermöglichen eine genaue Diagnose von Schleifen- und Installationsproblemen und werden über den LED-Status angezeigt, um eine optimale Leistung zu gewährleisten und Ausfallzeiten zu reduzieren.
• 4. Wählbare Präsenzzeit
  • Die Ausgabe des Präsenzrelais kann so gewählt werden, dass eine Erkennungsausgabe auf eine feste Zeit (größer als 30 Minuten) begrenzt wird, während sich ein Fahrzeug auf der Schleife befindet, was Flexibilität im Verkehrsmanagement bietet.
• 5. Automatische Empfindlichkeitsverstärkung (ASB)
  • Diese Funktion erkennt zuverlässig große LKW-Anhänger-Kombinationen und Fahrzeuge mit hohem Aufbau, indem sie die Empfindlichkeit bei Fahrzeugerkennung automatisch auf Maximum erhöht und so eine genaue Identifizierung gewährleistet.
• 6. Automatische Umgebungsdrift-Kompensation
  • Schleifendetektoren (oder andere Sensoren) passen sich automatisch an Änderungen der Umgebungsbedingungen an und kalibrieren sich selbst, um die Erkennungsgenauigkeit und Stabilität trotz variierender Wetter- und Umweltfaktoren aufrechtzuerhalten.
• 7. 17 DIP-Schalter-Einstellungen
  • Das DIP-Schalter-Design an der Hülle macht die Einstellung des Schleifendetektors einfacher und klarer, was für die Benutzer sehr benutzerfreundlich ist. Benutzer können alle Funktionen einstellen und dann den Schleifendetektor installieren.
• 8. Doppelkanäle arbeiten kooperativ oder unabhängig
  • Der Doppelkanal-Schleifendetektor kann als zwei Einzelkanalversionen verwendet werden und unterstützt zwei unabhängige Erkennungskanäle.
  • Ermöglicht auch die gleichzeitige Überwachung mehrerer Schleifen. Der Schleifendetektor kann in Einzelkanalanwendungen die Richtung erkennen, was die Flexibilität und Genauigkeit der Fahrzeugerkennung verbessert.
• 9. Anti-Kreuzsprech-Interferenz.
  • Über den DIP-Schalter kann die Frequenz des Schleifendetektors eingestellt werden, um Kreuzsprech-Interferenzen zu vermeiden, die durch die Installation von zwei Schleifenspulen zu nahe entstehen.

Der Detektor der LD-200-Serie kann für eine der folgenden Modi konfiguriert werden:

• CH1 Erkennungs-LED: Dauerhaft EIN: Zeigt Fahrzeugerkennung an.
• Langsam blinkend: Zeigt Kurzschluss der Schleife oder unzureichende Windungszahl nach der Schleife an.
• Schnell blinkend: Zeigt offenen Stromkreis der Schleife oder zu viele Windungen nach der Schleife an.
• CH2 Erkennungs-LED: Dauerhaft EIN: Zeigt Fahrzeugerkennung an.
• Langsam blinkend: Zeigt Kurzschluss der Schleife oder unzureichende Windungszahl nach der Schleife an.
• Schnell blinkend: Zeigt offenen Stromkreis der Schleife oder zu viele Windungen nach der Schleife an.

• Empfindlichkeit und Frequenz der Schleife können über 7-Wege-DIP-Schalter und 10-Wege-DIP-Schalter eingestellt werden.
• Der Benutzer kann 8 verschiedene Einstellungen auswählen, indem er die DIP-Schalter-Einstellungen wie in den untenstehenden DIP-Schalter-Tabellen ändert. DIP-Schalter 6, 7 und 8 für die CH1-Empfindlichkeitsauswahl, wobei 0,8 die am wenigsten empfindliche und 0,015 die empfindlichste ist.
• DIP-Schalter 3, 4 und 5 für die CH2-Empfindlichkeitsauswahl, wobei 0,8 die am wenigsten empfindliche und 0,015 die empfindlichste ist.

• (Schalter 1) DIP1 & DIP2 Spezielle Empfindlichkeitserhöhung für beide Anhänger (beide Kanäle)

(Schalter 1=S1) D3, D4, D5 und (Schalter 2=S2) D1, D2 Einstellungen Spezielle Funktionen(Modus 1, 2, 3 Richtungserkennung. Modus 4, 5, 6 Normalmodus, zwei Schleifenerkennungen sind getrennt.)

(Schalter 1=S1) D6 & D7 & D8 und (Schalter 2=S2) D3 & D4 & D5 Einstellungen CH1 und CH2 Empfindlichkeitsauswahl. (Acht Stufen zur Auswahl)

(Schalter 1=S1) D9 & D10 und (Schalter 2=S2) D6, D7 Einstellungen Frequenz (20 K bis 100 KHz).

Reset-Taste: Bitte beachten Sie: Der LD-200 muss jedes Mal zurückgesetzt werden, wenn eine Einstellung an den DIP-Schaltern geändert wird.

Die Schleifen werden mit einer "Schnellhärtenden" schwarzen Epoxidmasse oder heißem Bitumenmastic versiegelt, um sich der Fahrbahnoberfläche anzupassen.

Halten Sie bei der Installation den Stecker und die Buchse des Produkts vertikal.

LD-100	LD-102	LD-200	LD-202	JTHT-11
Einzelkanal 100-240 V AC	Einzelkanal 12-24 V AC/DC	Doppelkanal 100-240 V AC	Doppelkanal 12-24 V AV/DC	Schleifenkabel 305 m Teflonspule
LCR-MT
Multimeter
