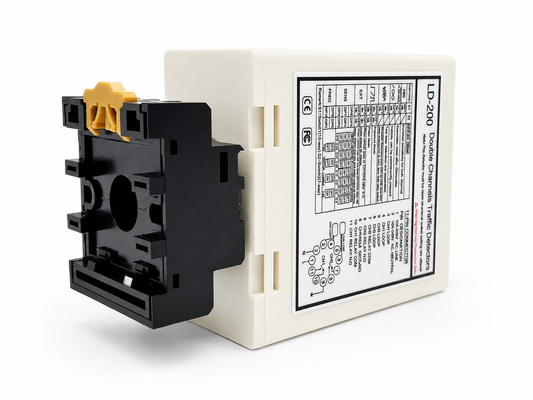

DieDoppelschleiferdetektor zur Fahrtrichtungserkennung mit unabhängiger CH1- und CH2-Erkennungist für Anwendungen konzipiert, bei denen zwei Detektionszonen entweder getrennt oder als koordiniertes Richtungsmesssystem arbeiten müssen.Der Detektor kann die Fahrtrichtung des Fahrzeugs bestimmen und die entsprechende Ausgabe für den Eingang liefern.Wenn die Richtungserkennung nicht erforderlich ist, können beide Kanäle auch unabhängig voneinander für die Fahrzeugpräsenzdetektion oder den Pulsausgang funktionieren.Diese flexible Dual-Loop-Architektur macht die Einheit für Parkbarrieren geeignet, Schiebetore, industrielle Eingänge, Fahrzeugzählsysteme, Mautbahnen und andere Anwendungen zur Zugangskontrolle, die eine klare Trennung zwischen zwei Sensorbereichen erfordern.

Um einen stabilen Betrieb unter unterschiedlichen Feldbedingungen zu ermöglichen, bietet jeder Kanal seine eigene Empfindlichkeit und Frequenzanpassung, so dass CH1 und CH2 nach verschiedenen Schleifengrößen konfiguriert werden können.Reaktionen des FahrzeugsDer Detektor unterstützt die8 Empfindlichkeitsstufen, vier wählbare Frequenz-Einstellungen, ein Schleifendurchlässigkeitsbereich von 20 ‰ 2000 μH, permanente Präsenzerkennung, automatische Wiederherstellung und automatische Empfindlichkeitssteigerung (ASB)für eine bessere Erkennung von Lkw, Anhängern und Fahrzeugen mit hohem Fahrwerk.Während die DIP-Switch-Programmierung die Einrichtung während der Installation einfach machtMit.LD-200 100 ∼ 240 VACundLD-202 1224 VDies bietet eine vielseitige Lösung für die Fahrtrichtungserkennung, die unabhängige Kanalüberwachung und die automatisierte Verkehrsüberwachung.

• 1. 15 bis 2000 μh Nachweisbereich
  • Der Schleifenmelder unterstützt einen breiten Detektionsbereich von 15 μH bis 2000 μH und bietet verschiedene Schleifengrößen und -konfigurationen für eine vielseitige Anwendung in verschiedenen Verkehrsdetektionsszenarien.
  • Die breite Detektionsspanne ermöglicht es unserem Loop-Detektor, alle Arten von Fahrzeugen, Motorrädern, Autos, Ultra-Lange Lkw, Busse und so weiter zu erkennen
• 2Kompakte Seite
  • Das kompakte und gut konstruierte Gehäuse vereint alle Anforderungen der Branche an Funktionalität und Funktionalität und ermöglicht die Einbindung dieses Detektors in jedes bestehende Verkehrserkennungssystem.
• 3. Diagnosefähigkeiten und LED-Anzeige
  • Umfassende Diagnosekapazitäten ermöglichen eine genaue Diagnose von Schleifen- und Installationsproblemen und zeigen durch den LED-Zustand, was eine optimale Leistung gewährleistet und die Ausfallzeiten reduziert.
• 4. Auswählbare Anwesenheitszeit
  • Die Ausgabe des Präsenzrelais kann so ausgewählt werden, dass eine Erkennungsleistung auf eine feste Zeit (mehr als 30 Minuten) beschränkt wird, während ein Fahrzeug in der Schleife bleibt, was eine Flexibilität beim Verkehrsmanagement bietet.
• 5Automatische Sensibilitätserhöhung (ASB)
  • Diese Funktion erkennt zuverlässig große Lkw-Anhänger-Kombinationen und Hochbettenfahrzeuge, indem sie die Empfindlichkeit bei Fahrzeugerkennung automatisch auf ein Maximum erhöht und eine genaue Identifizierung gewährleistet.
• 6Automatische Entschädigung für Umweltverschmutzung
  • Schleifenmelder (oder andere Sensoren) passen sich automatisch an Veränderungen der Umgebungsbedingungen an und kalibrieren sich,Aufrechterhaltung der Detektionsgenauigkeit und -stabilität trotz unterschiedlicher Wetter- und Umweltfaktoren.
• 7. 17 Einstellung des Dip-Schalters
  • Das Dip-Schalter-Design auf der Hülle macht die Einstellung des Loop-Detektors einfacher und klarer, was für Benutzer sehr benutzerfreundlich ist.Benutzer können alle Funktionen zuerst einstellen und dann den Loop-Detektor installieren.
• 8Doppelkanäle arbeiten kooperativ oder unabhängig.
  • Der Dual-Channel-Loop-Detektor kann als zwei Single-Channel-Versionen verwendet werden, unterstützt zwei unabhängige Detektionskanäle.
  • Der Loop-Detektor ermöglicht auch die gleichzeitige Überwachung mehrerer Schleifen und erkennt die Richtung in Einzelkanal-Anwendungen.Verbesserung der Flexibilität und Genauigkeit der Fahrzeugerkennung.
• 9- Anti-Crosstalk-Störungen.
  • Durch den Dip-Switch kann die Frequenz des Loop-Detektors eingestellt werden, um Störungen durch Crosstalk zu verhindern, die durch die Installation von zwei Loop-Spulen zu nahe verursacht werden.

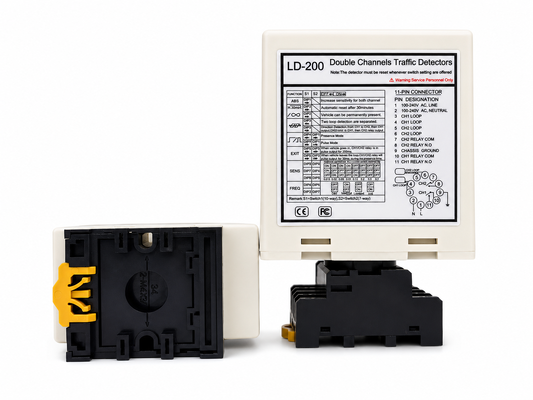

Der Detektor der LD-200-Serie kann für einen der folgenden Modi konfiguriert werden:

• CH1-Erkennung Led:Continuously On: Zeigt die Erkennung des Fahrzeugs an.
• Langsam blinzelnd: Anzeigt, dass die Schleife kurzgeschaltet ist oder die Anzahl der Drehungen nach der Schleife nicht ausreicht.
• Blinkend schnell: Gibt an, dass die Schleife offen ist oder dass nach der Schleife zu viele Drehungen stattfinden.
• CH2-Erkennungs-LED:Ständig eingeschaltet: Anzeigt, dass das Fahrzeug erkannt wurde.
• Langsam blinzelnd: Anzeigt, dass die Schleife kurzgeschaltet ist oder die Anzahl der Drehungen nach der Schleife nicht ausreicht.
• Blinkend schnell: Gibt an, dass die Schleife offen ist oder dass nach der Schleife zu viele Drehungen stattfinden.

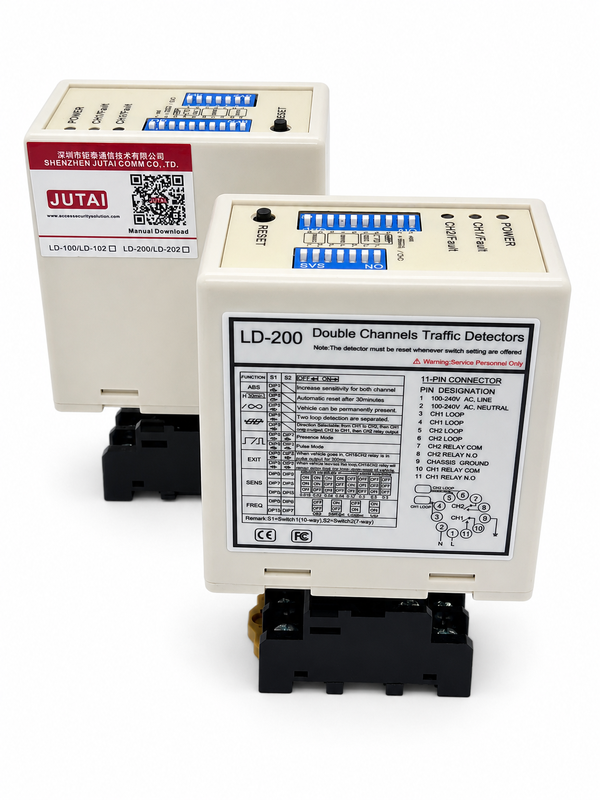

• Die Empfindlichkeit und Frequenz der Schleife können durch Einstellung des 7-Wege-Dip-Schalters und des 10-Wege-Dip-Schalters eingestellt werden.
• Der Benutzer kann 8 verschiedene Einstellungen auswählen, indem er die Einstellung des Dip-Switches in verschiedene Modi wie in den unten aufgeführten Dip-Switch-Einstellungstabellen ändert.8 ist die am wenigsten empfindliche und 0.015 ist das empfindlichste.
• Dip-Schalter 3, 4 und 5 für die Auswahl der CH2-Empfindlichkeit, wobei 0,8 als am wenigsten empfindlich und 0,015 als am empfindlichsten bezeichnet werden.

• (Schalter 1) DIP1 und DIP2 Sonderempfindlichkeitserhöhung für beide Anhänger (beide Kanäle)

(Schalter1=S1) D3,D4,D5 und ((Schalter2=S2) D1,D2 Einstellung von Sonderfunktionen(Modus 1,2,3 Richtungsdetektion, Modus 4,5,6 Normalmodus, zwei Schleifenerkennungen sind getrennt.)

(Schalter1=S1) D6 & D7 & D8 und (Schalter2=S2) D3 & D4 & D5 Einstellung CH1 und CH2 Empfindlichkeitswahl.(Auswahl von acht Stufen)

(Switch1=S1) D9 & D10 und (Switch2=S2) D6,D7 Einstellfrequenz (20 K bis 100 KHz).

ZurücksetzenBitte beachten Sie: Die LD-200 muss bei jeder Einstellungsänderung der Dip-Schalter zurückgesetzt werden.

Die Schleifen werden mit einer “schnellsetzbaren” schwarzen Epoxidverbindung oder einem heißen Bitumenmastik versiegelt, um sich mit der Fahrbahnoberfläche zu vermischen.

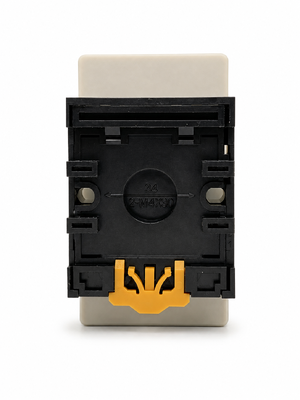

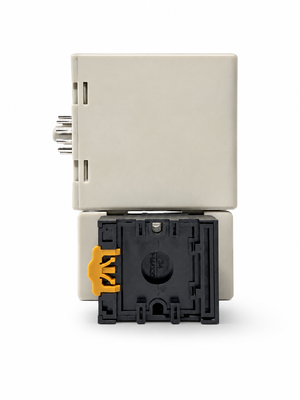

Bei der Installation halten Sie bitte den Stecker und die Steckdose in senkrechter Richtung

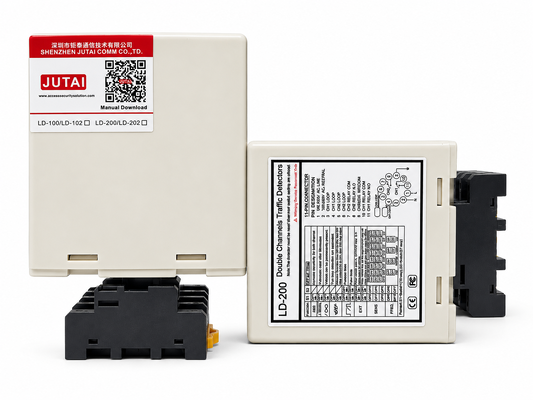

LD-100	LD-102	LD-200	LD-202	JTHT-11
Einzelkanal 100-240 V Wechselstrom	Einzelkanal 12 bis 24 V Wechselstrom	Doppelkanal 100-240 V Wechselstrom	Doppelkanal 12 bis 24 V AV/DC	Schleifkabel 305 m Teflon-Spule
LCR-MT
Multimeter
