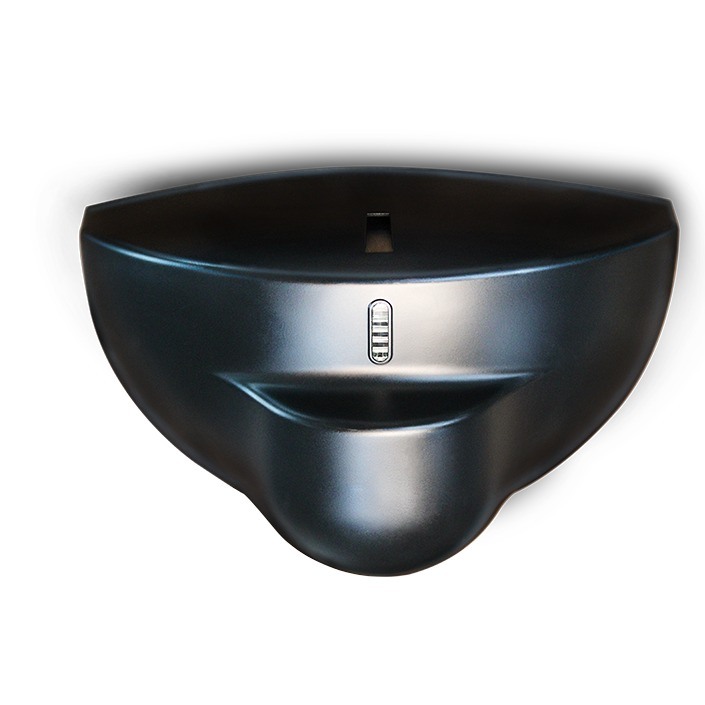

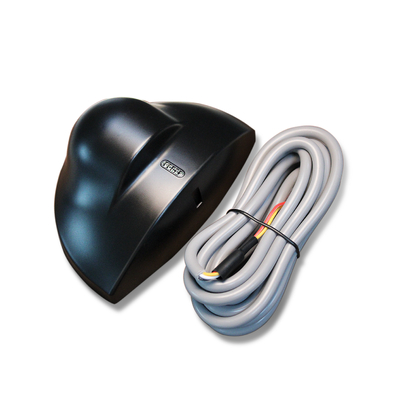

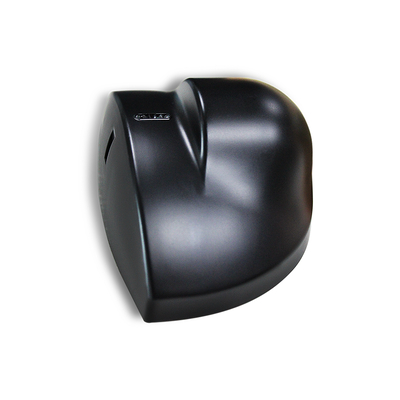

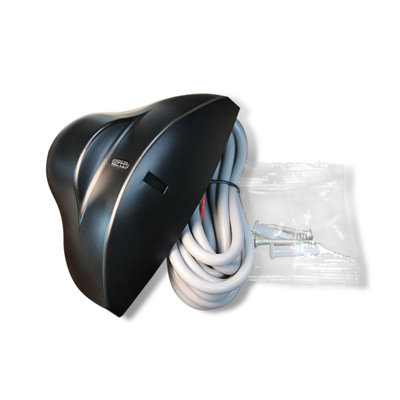

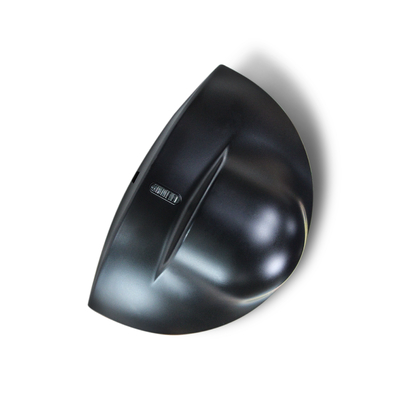

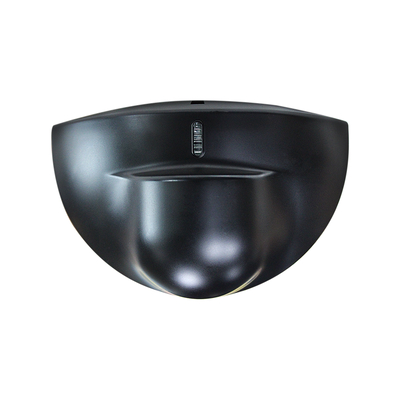

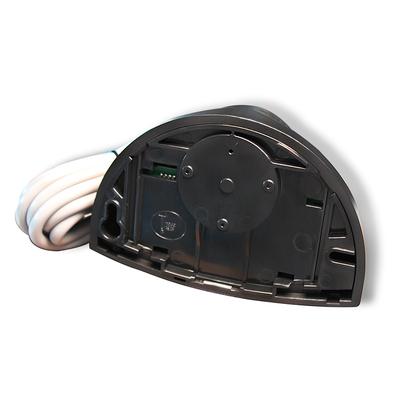

24.125GHz Glasschiebetor Sensor 12-24V Breitspannung, IP54 Staubschutz

Markenbezeichnung:	JUTAI
Modellnummer:	RD24-4S
MOQ:	100
Preis:	4-6 USD according to order quantity
Verpackungsdetails:	KARTON
Zahlungsbedingungen:	T/T, Paypal, Alipay, Western Union

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

SHENZHEN CHINA

Zertifizierung:

Maximale Montagehöhe:

Technologie:

Mikrowellen -Doppler -Radar

Frequenz des Senders:

24.125GHz

Strahlungsleistung des Senders:

<20 dBm EIRP

Senderleistungsdichte:

≤5mW/cm

Neigungswinkel:

0°~90° vertikal; -30°~+30° seitlich

Erfassungsfeld (2,2 m Montage):

4m(B)×2m(T)

Erkennungsmodus:

Bewegungserkennung

Minimale erkennbare Geschwindigkeit:

5cm/s (Sensorachse)

Versorgungsspannung:

12–24 V Wechselstrom ±10 %; 12-24V DC +30% / -10%

Netzfrequenz:

50-60Hz

Stromverbrauch:

≤2W(VA)

Ausgabemodus:

Röhrenausgang umschalten

Signalausgabezeit:

1,5 Sekunden halten

Maximale Kontaktspannung:

42V AC/DC

Maximaler Kontaktstrom:

1A (resistiv)

Maximale Schaltleistung:

30 W (DC) / 60 VA (AC)

Arbeitstemperaturbereich:

-20 ℃ ~ +55 ℃

Schutzart:

Normkonformität:

R&TTE 1999/5/EG; EMV 89/336/EWG

Material:

Gehäusefarbe:

Schwarz/Silber

Maße (W×H×D):

120 mm × 80 mm × 50 mm

Nettogewicht:

0.215 kg

Kabellänge:

Versorgungsmaterial-Fähigkeit:

5000 Stück pro Monat

Hervorheben:

24.125 GHz Schiebetürsensor

12-24V Breitspannungs-Bewegungsmessgerät

IP54-staubdichte Mikrowellenmelder

Produkt-Beschreibung

24,125 GHz Schiebetürsensor | 12-24V Weitbereichsspannung, IP54 Staubschutz

Dieser 24,125 GHz Schiebetürsensor ist eine speziell angepasste Bewegungserkennungslösung für alle Schiebetürsysteme. Er integriert stabile 24,125 GHz Mikrowellensensorik, universelle 12-24V AC/DC Weitbereichsspannungsfähigkeit und IP54 Staubschutz. Er ist perfekt geeignet für Einkaufszentren, Bürogebäude, Einzelhandelsgeschäfte und andere stark frequentierte öffentliche Bereiche. Speziell für den Betrieb von Schiebetüren kalibriert, liefert er eine genaue und reaktionsschnelle Bewegungserkennung. Er erfasst Fußgängerbewegungen ab ≥5cm/s und filtert intelligent Fehlalarme durch Glasoberflächenreflexionen und mechanische Vibrationen der Schiebetür heraus. Dies vermeidet häufige Fehlöffnungen oder Nichtreaktionsprobleme, die bei herkömmlichen Sensoren auftreten.

Das 12-24V Weitbereichsspannungsdesign ist ein Kernvorteil für den globalen kommerziellen Einsatz. Es passt sich nahtlos an Standard-Wechselstromversorgung und Niederspannungs-Gleichstrom-Steuerungssysteme an, ohne zusätzliche Stromwandler. Dies vereinfacht die Installation und die Anpassung an länderübergreifende Projekte erheblich. Seine IP54 Staubschutzklasse blockiert effektiv täglichen Staub, Fusseln und feine Partikel in kommerziellen Umgebungen. Sie schützt interne Kernkomponenten vor Abrieb und Beschädigung und gewährleistet eine langfristig stabile Leistung, selbst in staubigen Schaufenstern oder belebten Eingangsbereichen. Der schlanke und flache Sensor lässt sich diskret an Schiebetürrahmen oder angrenzenden Wänden montieren und bewahrt die elegante, transparente Ästhetik von Glastürdesigns, ohne hervorzustechen oder die Gesamtdekoration zu stören. Er unterstützt eine schnelle Plug-and-Play-Verkabelung mit einem vorinstallierten Kabel, verfügt über einen geringen Stromverbrauch für einen energieeffizienten 24/7-Betrieb und entspricht internationalen R&TTE- und EMV-Standards für störungsfreien Einsatz. In Kombination mit der Weitbereichsspannungsflexibilität und der zuverlässigen Staubschutzhaltbarkeit ist dieser Sensor die ideale praktische Wahl für Schiebetürautomatisierungsprojekte weltweit.

24.125GHz Glasschiebetor Sensor 12-24V Breitspannung, IP54 Staubschutz 0

Produkt-Highlights

24,125 GHz Mainstream-Mikrowellenfrequenz für stabile Bewegungserkennung (≥5cm/s)
Weiter Erfassungsbereich: 4m(B)*2m(T) bei 2,2m Montagehöhe
Flexible Winkeleinstellung: 0°~90° vertikal / -30°~+30° lateral
Weitbereichsspannungsversorgung: 12-24V AC/DC mit geringem Stromverbrauch (≤2W)
IP54 Schutz & -20°C~+55°C Betriebstemperatur für Innen-/Außenbereich (halboffen)
Einfache Installation & Einstellung mit kompakter Größe, Empfindlichkeits-Potentiometer und klarer LED-Statusanzeige
Zuverlässige Ausgabe: 1,5s Signalhaltezeit, 42V AC/DC max. Kontaktspannung, 1A ohmscher Strom

Technische Spezifikationen

Parameter	Spezifikation
Technologie	Mikrowellen-Doppler-Radar
Sendefrequenz	24,125 GHz
Sendeleistung	<20 dBm EIRP
Sendeleistungsdichte	≤5mW/cm
Maximale Montagehöhe	3m
Neigungswinkel	0°~90° vertikal; -30°~+30° lateral
Erfassungsbereich (2,2m Montage)	4m(B)*2m(T)
Erkennungsmodus	Bewegungserkennung
Minimale erkennbare Geschwindigkeit	5cm/s (Sensorachse)
Versorgungsspannung	12-24V AC ±10%; 12-24V DC +30% / -10%
Netzfrequenz	50-60Hz
Stromverbrauch	≤2W(VA)
Ausgabemodus	Schaltröhrenausgang
Signalausgabezeit	1,5s Haltezeit
Max. Kontaktspannung	42V AC/DC
Max. Kontaktstrom	1A (ohmscher)
Max. Schaltleistung	30W(DC) / 60VA(AC)
Betriebstemperaturbereich	-20°C ~ +55°C
Schutzart	IP54
Normkonformität	R&TTE 1999/5/EG; EMV 89/336/EWG
Material	ABS
Gehäusefarbe	Schwarz/Silber
Abmessungen (BHT)	120mm80mm50mm
Nettogewicht	0,215kg
Kabellänge	2,2m

Installations- und Einstellungsanleitung

Die Leistung des Sensors hängt eng von der korrekten Installation und Einstellung ab. Einfache Bedienung ohne professionelle Werkzeuge erforderlich:

Montageanforderungen

Vermeiden Sie Vibrationspositionen, die Nähe von Neonlampen und die Okklusion des Sensors; berühren Sie während der Installation keine internen elektronischen Teile.

Empfindlichkeitsregelung

Drehen Sie das Empfindlichkeits-Potentiometer sanft und langsam; der Empfindlichkeitswert bestimmt die Größe des Erfassungsbereichs (stellen Sie für kurze Erfassungsdistanzen auf 1/2 oder höher ein).

Winkeleinstellung

Lateraler Winkel der Planarantenne = Position des Erfassungsbereichs; vertikaler Winkel = Tiefe des Erfassungsbereichs; stellen Sie den Winkel des Mikrowellenmoduls auf ≥45° für optimale Erkennung ein.

Statusprüfung

LED blinkt nach dem Einschalten (normaler Standby); LED leuchtet kontinuierlich, wenn ein sich bewegendes Ziel erkannt wird (Erkennungs-Trigger).

Fehlerbehebungsanleitung

Fehlererscheinung	Mögliche Ursachen	Korrekturmaßnahme
Tür öffnet nicht & LED leuchtet nicht	Sensorstromausfall	Überprüfen Sie die Verkabelung und die Gültigkeit der Stromversorgung
Tür öffnet/schließt ständig	Sensor erkennt Türvibrationen/Bewegungen; Störquelle im Erfassungsbereich	Befestigen Sie den Sensor fest; erhöhen Sie den Neigungswinkel/reduzieren Sie die Empfindlichkeit; entfernen Sie Störquellen im Erfassungsbereich
Erfassungsdistanz ist zu kurz	Niedrige Empfindlichkeit; Winkel des Mikrowellenmoduls <45°; Sensor blockiert	Stellen Sie das Empfindlichkeits-Potentiometer auf 1/2 oder höher ein; stellen Sie den Modulwinkel auf ≥45° ein; entfernen Sie blockierende Objekte

Anwendungsszenarien

Der RD24-4S ist ein multiszenenfähiger Bewegungserkennungssensor mit hoher Anpassungsfähigkeit, der hauptsächlich für folgende Anwendungen geeignet ist:

Automatische Türsysteme: Schiebetüren, Drehtüren, Glasinduktionstüren (Gewerbegebäude, Einkaufszentren, Bürogebäude)
Sicherheit & Überwachung: Perimetersicherheitserkennung, Induktion von menschlicher Bewegung im Innenbereich (Wohngebäude, Fabriken, Lagerhäuser)
Industrielle Automatisierung: Bewegungserkennung von Förderbändern, Induktion von Geräte-Start/Stopp (Leichtindustrie-Produktionslinien)
Intelligentes Gebäude: Induktion von intelligenter Beleuchtung, Induktion von Klimaanlagen (öffentliche Bereiche wie Korridore und Aufzüge)

Kerntechnologien

Mikrowellen-Doppler-Radarsensor 24,125 GHz Radarsensor Bewegungsdetektor für automatische Türen Weitbereichs-Erkennungssensor IP54 Bewegungssensor

Schlagworte:

Hochempfindlicher Bewegungssensor

Automatische Türsensoren

Mikrowellenbewegungsdetektor
