Kommerzieller Türsensor | 24,125 GHz Mikrowelle | Kompakte Größe | IP54 Wasserdicht

Markenbezeichnung:	JUTAI
Modellnummer:	RD24-4S
MOQ:	100
Preis:	4-6 USD according to order quantity
Verpackungsdetails:	KARTON
Zahlungsbedingungen:	T/T, Paypal, Alipay, Western Union

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

SHENZHEN CHINA

Zertifizierung:

Maximale Montagehöhe:

Technologie:

Mikrowellen -Doppler -Radar

Frequenz des Senders:

24.125GHz

Strahlungsleistung des Senders:

<20 dBm EIRP

Senderleistungsdichte:

≤5mW/cm

Neigungswinkel:

0°~90° vertikal; -30°~+30° seitlich

Erfassungsfeld (2,2 m Montage):

4m(B)×2m(T)

Erkennungsmodus:

Bewegungserkennung

Minimale erkennbare Geschwindigkeit:

5cm/s (Sensorachse)

Versorgungsspannung:

12–24 V Wechselstrom ±10 %; 12-24V DC +30% / -10%

Netzfrequenz:

50-60Hz

Stromverbrauch:

≤2W(VA)

Ausgabemodus:

Röhrenausgang umschalten

Signalausgabezeit:

1,5 Sekunden halten

Maximale Kontaktspannung:

42V AC/DC

Maximaler Kontaktstrom:

1A (resistiv)

Maximale Schaltleistung:

30 W (DC) / 60 VA (AC)

Arbeitstemperaturbereich:

-20 ℃ ~ +55 ℃

Schutzart:

Normkonformität:

R&TTE 1999/5/EG; EMV 89/336/EWG

Material:

Gehäusefarbe:

Schwarz/Silber

Maße (W×H×D):

120 mm × 80 mm × 50 mm

Nettogewicht:

0.215 kg

Kabellänge:

Versorgungsmaterial-Fähigkeit:

5000 Stück pro Monat

Hervorheben:

kommerzieller Mikrowellen-Türsensor

24.125 GHz Mikrowellen-Bewegungssensor

kompakter wasserdichter Türsensor

Produkt-Beschreibung

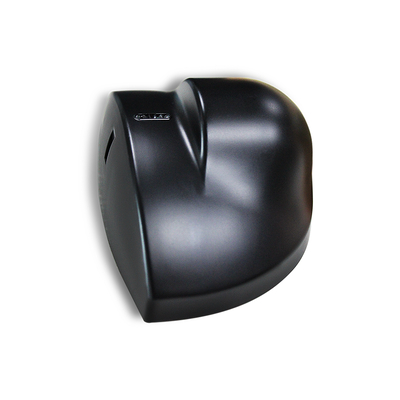

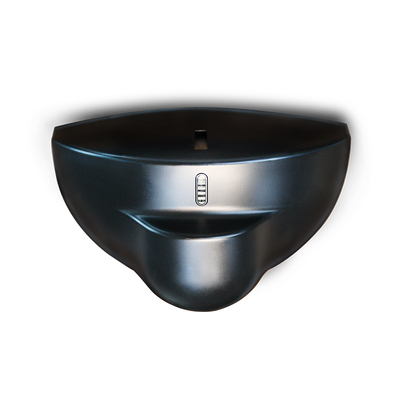

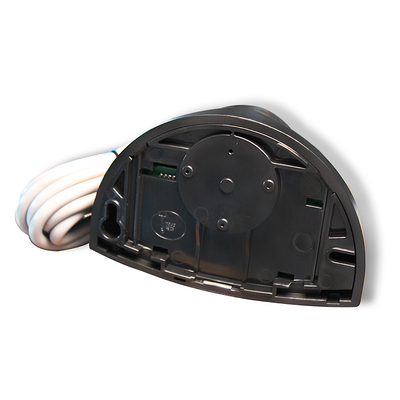

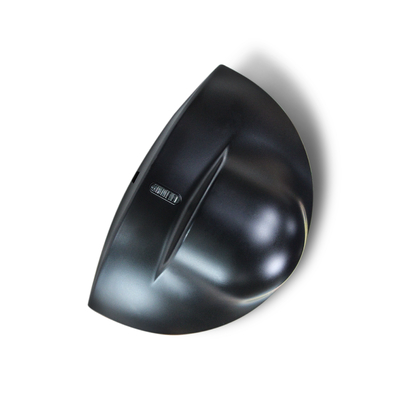

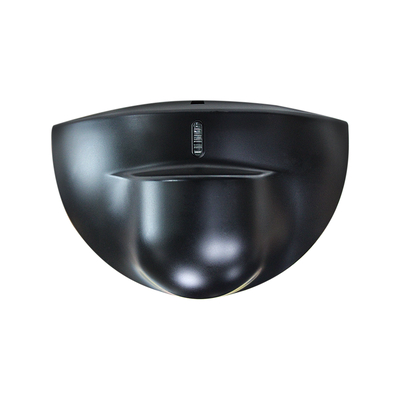

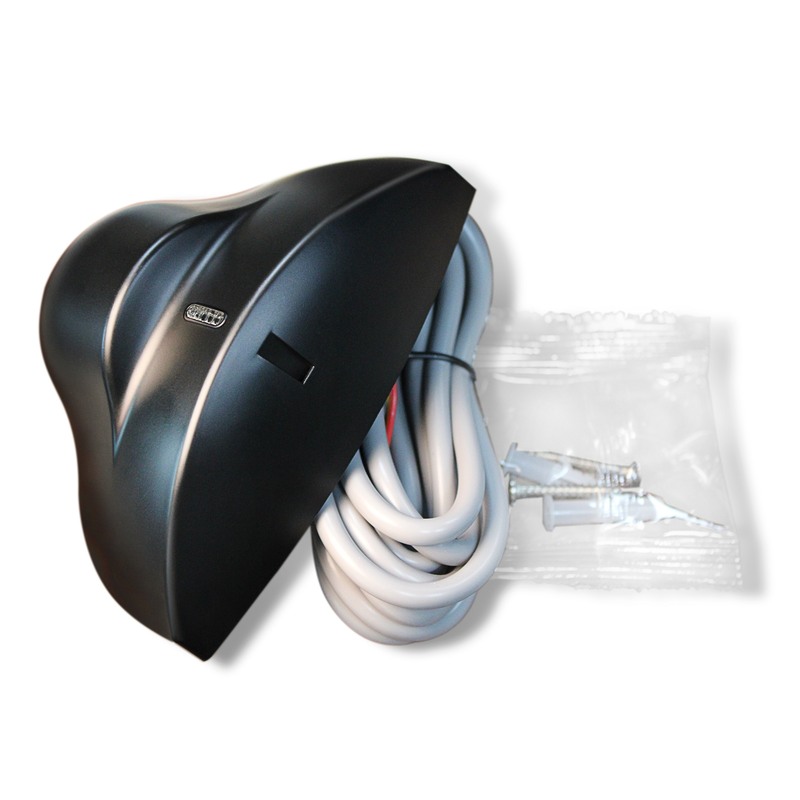

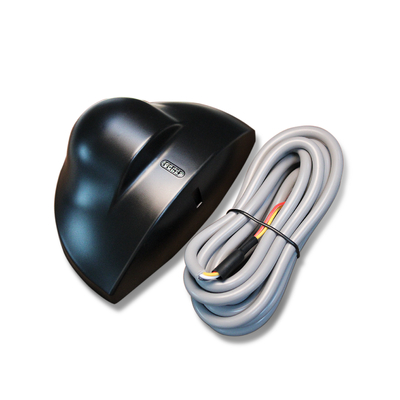

Kommerzieller Türsensor | 24,125 GHz Mikrowelle | Kompakte Größe | IP54 Wasserdicht

Dieser 24,125 GHz Mikrowellen-Türsensor für Gewerbe ist ein professionell angepasstes Bewegungserkennungszubehör für alle gewerblichen Eingangstüren. Er kombiniert perfekt Hochleistungs-Mikrowellensensorik, ultrakompakte Größe und IP54-Wasserschutz und ist damit die ideale Wahl für stark frequentierte Gewerberäume wie Einkaufszentren, Bürogebäude, Einzelhandelsgeschäfte und Restauranteingänge. Durch die Übernahme der stabilen 24,125 GHz Mikrowellen-Doppler-Technologie liefert er eine genaue und schnelle Bewegungserkennung für die Automatisierung von Gewerbetüren, erfasst effizient Fußgängerbewegungen mit ≥5cm/s und vermeidet Fehlalarme durch triviale Umwelteinflüsse, um einen reibungslosen und stabilen Betrieb von gewerblichen Schwingtüren, Schiebetüren und Glastüren den ganzen Tag über zu gewährleisten.

Sein kompaktes und leichtes Gehäuse ist ein Kernmerkmal für die gewerbliche Installation. Mit einem schlanken, platzsparenden Profil passt er leicht in schmale Türrahmen, Deckenlücken oder Wandecken, ohne übermäßig hervorzuragen. Dies bewahrt das ordentliche und professionelle Erscheinungsbild von gewerblichen Türfassaden und passt sich mit flexibler verdeckter Montage an verschiedene gewerbliche Dekorationsstile an. Die IP54-Schutzart gegen Wasser und Staub erhöht seine Praktikabilität für den gewerblichen Einsatz weiter. Er widersteht effektiv täglichen Wasserspritzern, Ölnebel, Staub und Feuchtigkeit in öffentlichen Geschäftsbereichen, im Gegensatz zu gewöhnlichen Sensoren, die in rauen gewerblichen Umgebungen anfällig für Beschädigungen sind. Er läuft stabil in einem breiten Temperaturbereich, unterstützt eine Weitspannung von 12-24V AC/DC für universelle gewerbliche Stromanpassung und zeichnet sich durch einen geringen Stromverbrauch für einen langfristig ununterbrochenen Betrieb aus. Konform mit internationalen EMC- und R&TTE-Standards, bietet dieser kompakte, wasserdichte gewerbliche Türsensor ein Gleichgewicht zwischen kleiner Größe, robustem Schutz und zuverlässiger Sensorik und löst effizient Installations- und Umgebungsanpassungsprobleme für gewerbliche Türprojekte.

Kommerzieller Türsensor | 24,125 GHz Mikrowelle | Kompakte Größe | IP54 Wasserdicht 0

Kommerzieller Türsensor | 24,125 GHz Mikrowelle | Kompakte Größe | IP54 Wasserdicht 1

Produkt-Highlights

24,125 GHz Mainstream-Mikrowellenfrequenz für stabile Bewegungserkennung (≥5cm/s)
Weites Erfassungsfeld: 4m(B)*2m(T) bei 2,2m Montagehöhe
Flexible Winkeleinstellung: 0°~90° vertikal / -30°~+30° seitlich
Breite Spannungsversorgung: 12-24V AC/DC mit geringem Stromverbrauch (≤2W)
IP54-Schutz & -20°C~+55°C Betriebstemperatur für den Einsatz in halboffenen Innen-/Außenbereichen
Einfache Installation & Einstellung mit kompakter Größe, Empfindlichkeits-Potentiometer und klarer LED-Statusanzeige
Zuverlässige Ausgabe: 1,5s Signalhaltung, max. Kontaktspannung 42V AC/DC, 1A ohmscher Strom

Technische Spezifikationen

Parameter	Spezifikation
Technologie	Mikrowellen-Doppler-Radar
Senderfrequenz	24,125 GHz
Sendeleistung	<20 dBm EIRP
Sender-Leistungsdichte	≤5mW/cm
Maximale Montagehöhe	3m
Neigungswinkel	0°~90° vertikal; -30°~+30° seitlich
Erfassungsfeld (2,2m Montage)	4m(B)*2m(T)
Erkennungsmodus	Bewegungserkennung
Minimale erkennbare Geschwindigkeit	5cm/s (Sensorachse)
Versorgungsspannung	12-24V AC ±10%; 12-24V DC +30% / -10%
Netzfrequenz	50-60Hz
Stromverbrauch	≤2W(VA)
Ausgabemodus	Schaltrohrausgang
Signalausgabezeit	1,5s Haltezeit
Max. Kontaktspannung	42V AC/DC
Max. Kontaktstrom	1A (ohmscher)
Max. Schaltleistung	30W(DC) / 60VA(AC)
Betriebstemperaturbereich	-20°C ~ +55°C
Schutzart	IP54
Normkonformität	R&TTE 1999/5/EG; EMC 89/336/EWG
Material	ABS
Gehäusefarbe	Schwarz/Silber
Abmessungen (BHT)	120mm80mm50mm
Nettogewicht	0,215kg
Kabellänge	2,2m

Installations- und Einstellungsanleitung

Die Leistung des Sensors hängt eng von der korrekten Installation und Einstellung ab. Einfache Bedienung ohne professionelle Werkzeuge erforderlich:

Montageanforderungen

Vermeiden Sie Vibrationspositionen, die Nähe von Leuchtstofflampen und die Okklusion des Sensors; berühren Sie während der Installation keine internen elektronischen Teile.

Empfindlichkeitseinstellung

Drehen Sie das Empfindlichkeits-Potentiometer sanft und langsam; der Empfindlichkeitswert bestimmt die Größe des Erfassungsfeldes (stellen Sie für kurze Erfassungsdistanzen auf 1/2 oder höher ein).

Winkeleinstellung

Seitlicher Winkel der Planarantenne = Position des Erfassungsfeldes; vertikaler Winkel = Tiefe des Erfassungsfeldes; stellen Sie den Winkel des Mikrowellenmoduls auf ≥45° für optimale Erkennung ein.

Statusprüfung

LED blinkt nach dem Einschalten (normaler Standby); LED leuchtet kontinuierlich, wenn ein sich bewegendes Ziel erkannt wird (Erkennungs-Trigger).

Fehlerbehebungsanleitung

Fehlererscheinung	Mögliche Ursachen	Korrekturmaßnahme
Tür öffnet sich nicht & LED leuchtet nicht	Sensorstromausfall	Überprüfen Sie die Kabelverbindung und die Gültigkeit der Stromversorgung
Tür öffnet/schließt sich ständig	Sensor erkennt Türvibrationen/Bewegungen; Störquelle im Erfassungsbereich	Befestigen Sie den Sensor fest; erhöhen Sie den Neigungswinkel/reduzieren Sie die Empfindlichkeit; entfernen Sie Störquellen im Erfassungsfeld
Erfassungsdistanz ist zu gering	Geringe Empfindlichkeit; Winkel des Mikrowellenmoduls <45°; Sensor blockiert	Stellen Sie das Empfindlichkeits-Potentiometer auf 1/2 oder höher ein; stellen Sie den Modulwinkel auf ≥45°; entfernen Sie blockierende Objekte

Anwendungsszenarien

Der RD24-4S ist ein multiszenenfähiger Bewegungserkennungssensor mit hoher Anpassungsfähigkeit, der hauptsächlich für folgende Zwecke eingesetzt wird:

Automatische Türsysteme: Schiebetüren, Schwingtüren, Glasinduktionstüren (Gewerbegebäude, Einkaufszentren, Bürogebäude)
Sicherheit & Überwachung: Perimetersicherheitserkennung, Induktion von menschlicher Bewegung im Innenbereich (Wohnungen, Fabriken, Lagerhäuser)
Industrielle Automatisierung: Bewegungserkennung von Förderbändern, Induktion von Geräte-Start/Stopp (leichte Produktionslinien)
Intelligentes Gebäude: Induktion von intelligenter Beleuchtung, Induktion von Klimaanlagen (öffentliche Bereiche wie Korridore und Aufzüge)

Kerntechnologien

Mikrowellen-Doppler-Radar-Sensor 24,125 GHz Radar-Sensor Bewegungsmelder für automatische Türen Weitfeld-Erkennungssensor IP54 Bewegungssensor
