Schiebetürsensor | RD24-4S | Hohe Präzision | 1,5s Signalhaltezeit

Markenbezeichnung:	JUTAI
Modellnummer:	RD24-4S
MOQ:	100
Preis:	4-6 USD according to order quantity
Verpackungsdetails:	KARTON
Zahlungsbedingungen:	T/T, Paypal, Alipay, Western Union

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

SHENZHEN CHINA

Zertifizierung:

Maximale Montagehöhe:

Technologie:

Mikrowellen -Doppler -Radar

Frequenz des Senders:

24.125GHz

Strahlungsleistung des Senders:

<20 dBm EIRP

Senderleistungsdichte:

≤5mW/cm

Neigungswinkel:

0°~90° vertikal; -30°~+30° seitlich

Erfassungsfeld (2,2 m Montage):

4m(B)×2m(T)

Erkennungsmodus:

Bewegungserkennung

Minimale erkennbare Geschwindigkeit:

5cm/s (Sensorachse)

Versorgungsspannung:

12–24 V Wechselstrom ±10 %; 12-24V DC +30% / -10%

Netzfrequenz:

50-60Hz

Stromverbrauch:

≤2W(VA)

Ausgabemodus:

Röhrenausgang umschalten

Signalausgabezeit:

1,5 Sekunden halten

Maximale Kontaktspannung:

42V AC/DC

Maximaler Kontaktstrom:

1A (resistiv)

Maximale Schaltleistung:

30 W (DC) / 60 VA (AC)

Arbeitstemperaturbereich:

-20 ℃ ~ +55 ℃

Schutzart:

Normkonformität:

R&TTE 1999/5/EG; EMV 89/336/EWG

Material:

Gehäusefarbe:

Schwarz/Silber

Maße (W×H×D):

120 mm × 80 mm × 50 mm

Nettogewicht:

0.215 kg

Kabellänge:

Versorgungsmaterial-Fähigkeit:

5000 Stück pro Monat

Hervorheben:

Schiebetür Bewegungsmelder

Mikrowellensensor hohe Präzision

Bewegungsmelder 1

Produkt-Beschreibung

Schiebetür-Sensor RD24-4S Hochpräzision 1.5S Signal halten

Der RD24-4S Schiebetürsensor ist eine maßgeschneiderte Bewegungserkennungslösung, die ausschließlich für Schiebetürsysteme aus Glas entwickelt wurde.5S-Signalhaltefunktion, sichere und zuverlässige Zugangskontrolle für Geschäftsräume, moderne Wohnungen und Bürogebäude gleichermaßen.Dieser Sensor verfügt über eine hochpräzise Bewegungserkennung, die menschliche Bewegungen mit einer Mindestgeschwindigkeit von 5 cm/s genau identifiziert., perfekt auf den einzigartigen Bewegungspfad von Glasschiebetüren kalibriert. Es filtert intelligent falsche Auslöser aus Schiebetürvibrationen,Glasreflexionen und geringe Störungen der Umgebung, so dass nur eine absichtliche Annäherungsbewegung den Türzünder aktiviert, wodurch störende versehentliche Türaktivierungen, die bei generischen Sensoren an Schiebetüren üblich sind, beseitigt werden.

Die 1.5S-Signalhaltfunktion ist ein entscheidender Faktor für die Benutzerfreundlichkeit von Glasschiebetüren: Sie hält das Erkennungssignal 1,5 Sekunden nach Erfassung der ersten Bewegung aufrecht.Sicherstellung, dass die Glasschiebetür für einen sicheren Durchgang lange genug offen bleibt, sei es für eine einzelne Person, mehrere Fußgänger oder Personen, die Güter tragen.die Nutzererfahrung und die Sicherheit bei Schiebetüren mit hohem Verkehrsaufkommen erheblich verbessernMit einem kompakten, schlanken ABS-Gehäuse wird der Sensor diskret auf Schiebetüren oder benachbarten Wänden montiert.Beibehaltung der minimalistischen Ästhetik von Glastürinstallationen, ohne überschüssigen Platz einzunehmenEs unterstützt eine 12-24V AC/DC Breitspannungsversorgung, verfügt über einen ultra-niedrigen Stromverbrauch von ≤ 2W für einen energieeffizienten 24/7-Betrieb,und erfüllt IP54-Staub- und Wasserdichte-Normen für eine stabile Leistung in Innen- und überdachter AußenumgebungEin klarer LED-Statusanzeiger vereinfacht die schnelle Installation und Fehlerbehebung.Die Einhaltung der internationalen Normen R&TTE und EMV garantiert einen störungsfreien Betrieb in der Nähe elektronischer Geräte.Die RD24-4S kombiniert hochpräzise Sensorik und menschzentrierte Signalhaltfunktionalität und ist die ideale Bewegungserkennung für alle Schiebetürsysteme.

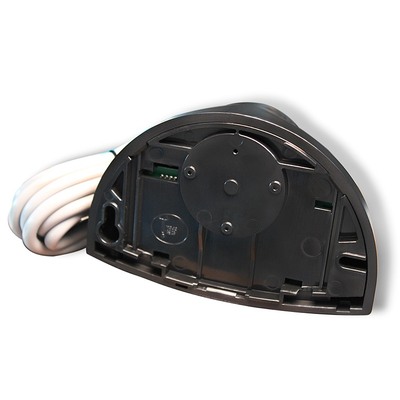

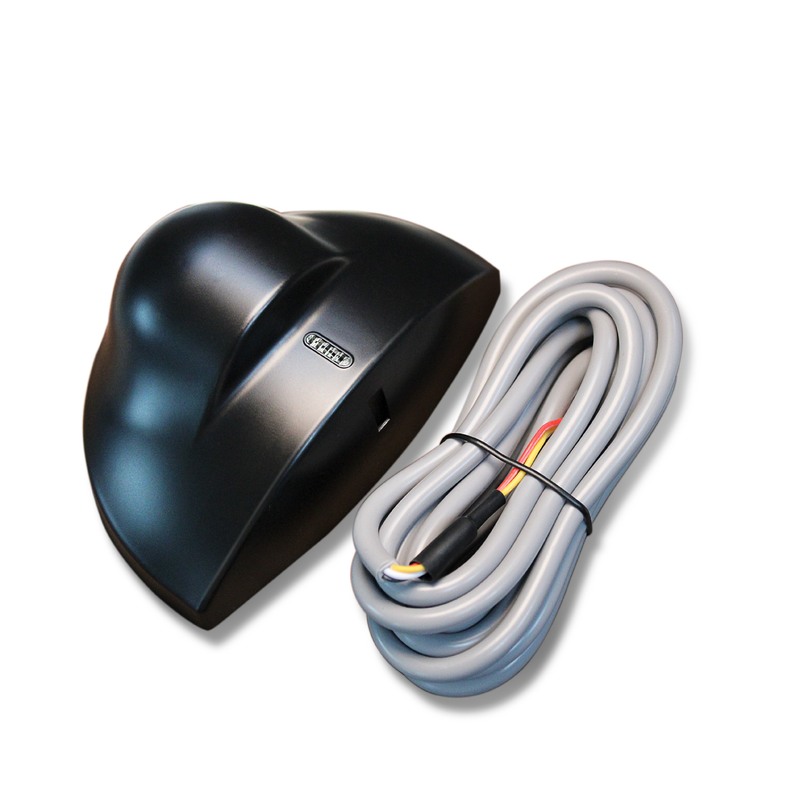

Schiebetürsensor | RD24-4S | Hohe Präzision | 1,5s Signalhaltezeit 0

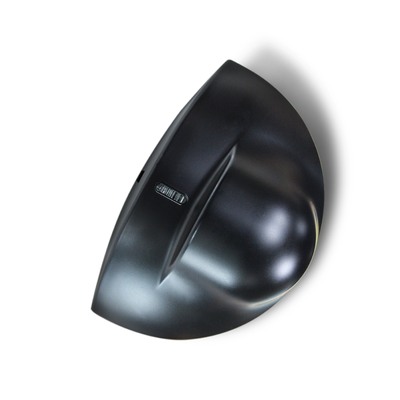

Schiebetürsensor | RD24-4S | Hohe Präzision | 1,5s Signalhaltezeit 1

Produkthinweise

24.125GHz Mikrowellenfrequenz für eine stabile Bewegungserkennung (≥ 5cm/s)
Weites Detektionsfeld: 4 m ((W) * 2 m ((D) bei 2,2 m Montagehöhe
Flexible Winkelregelung: 0° bis 90° vertikal / -30° bis +30° seitliche Neigung
Breitspannungsversorgung: 12-24 V Wechselstrom/Gleichstrom mit geringem Stromverbrauch (≤ 2 W)
IP54-Schutz und Betriebstemperatur von -20°C bis +55°C für Innen-/Außenbereich mit halbgeschlossenem Gebrauch
Einfache Installation und Anpassung mit kompakter Größe, Empfindlichkeitspotentiometer und klarem LED-Status prompt
Zuverlässige Ausgabe: 1,5 Sekunden Signalhalt, 42 V AC/DC maximale Kontaktspannung, 1 A Widerstandsstrom

Technische Spezifikation

Parameter	Spezifikation
Technologie	Mikrowellen-Dopplerradar
Frequenz des Senders	24.125 GHz
Ausgestrahlte Leistung des Senders	< 20 dBm EIRP
Leistungsdichte des Senders	≤ 5 mW/cm
Maximale Montagehöhe	3 m
Neigungswinkel	0° bis 90° vertikal; -30° bis +30° seitlich
Detektionsfeld (2,2 m Anbau)	4m ((W) * 2m ((D)
Erkennungsmodus	Bewegungserkennung
Mindestmessgeschwindigkeit	5 cm/s (Sensorachse)
Versorgungsspannung	12 bis 24 V Wechselstrom ± 10%; 12 bis 24 V Gleichstrom +30% / -10%
Hauptfrequenz	50 bis 60 Hz
Stromverbrauch	≤2W (VA)
Ausgangsmodus	Ausgang des Schaltrohrs
Ausgangszeit des Signals	1.5s halten
Maximale Kontaktspannung	42 V Wechselstrom
Maximalkontaktstrom	1A (Widerstand)
Maximal Schaltleistung	30W (DC) / 60VA (AC)
Betriebstemperaturbereich	-20°C ~ +55°C
Schutzniveau	IP54
Normenkonformität	R&TTE 1999/5/EG; EMC 89/336/EWG
Material	ABS
Farbe des Gehäuses	Schwarz/Silber
Abmessungen (WHD)	120 mm80 mm50 mm
Nettogewicht	0.215 kg
Kabellänge	2.2m

Installations- und Anpassungsanleitung

Die Leistung des Sensors hängt eng mit der korrekten Installation und Einstellung zusammen.

Wachsende Anforderungen

Vermeiden Sie Vibrationspositionen, Nähe von Neonlampen und Sensorverschluss; berühren Sie während der Montage keine internen elektronischen Teile.

Anpassung der Empfindlichkeit

Drehen Sie das Empfindlichkeitspotentiometer sanft und langsam; der Empfindlichkeitswert bestimmt die Größe des Detektionsfeldes (bei kurzer Detektionsdistanz auf 1/2 oder mehr eingestellt).

Winkelregelung

Planarer Antennenseitenwinkel = Position des Detektionsfeldes; vertikaler Winkel = Tiefe des Detektionsfeldes; Winkel des Mikrowellenmoduls auf ≥ 45° für eine optimale Detektion setzen.

Statusüberprüfung

Die LED blinkt nach dem Einschalten (normaler Standby); die LED leuchtet kontinuierlich auf, wenn ein sich bewegendes Ziel erkannt wird (Erkennungsauslöser).

Anleitung zur Fehlerbehebung

Fehlerphänomen	Wahrscheinliche Ursachen	Korrekturmaßnahmen
Tür nicht öffnen & LED kein Licht	Sensor ausgeschaltet	Überprüfen Sie die Gültigkeit der Verkabelung und der Stromversorgung
Tür öffnet/schließt sich ständig	Sensor erkennt Türvibration/Bewegung; Störquellen im Erfassungsbereich	Befestigen Sie den Sensor fest; erhöhen Sie den Neigungswinkel/verringern Sie die Empfindlichkeit; entfernen Sie Störquellen im Detektionsfeld
Die Entfernung ist zu nahe.	Niedrige Empfindlichkeit; Mikrowellenmodulwinkel < 45°; Sensor blockiert	Das Empfindlichkeitspotentiometer auf 1/2 oder mehr einstellen; den Modulwinkel auf ≥45° setzen; verhindernde Gegenstände entfernen

Anwendungsszenarien

Der RD24-4S ist ein mehrszenarischer Bewegungserkennungssensor mit hoher Anpassungsfähigkeit, hauptsächlich für:

Automatische Türsysteme:Schiebetüren, Schaukeltüren, Glas-Induktionstüren (Geschäftsgebäude, Einkaufszentren, Bürogebäude)
Sicherheit und Überwachung:Umfangssicherheitserkennung, Induktion menschlicher Bewegungen in Innenräumen (Wohn-, Fabrik-, Lager)
Industrieautomation:Bewegungserkennung auf dem Förderband, An/Auslösung von Geräten (Produktionslinien der leichten Industrie)
Intelligentes Gebäude:Intelligente Beleuchtungsinduktion, Klimaanlageinduktion (öffentliche Bereiche wie Korridore und Aufzüge)

Kerntechnologien

Mikrowellen-Doppler-Radar-Sensor 24.125 GHz Radar Sensor Automatischer Türbewegungsmelder Breitfelddetektionssensor IP54 Bewegungssensor

Schlagworte:

Hochempfindlicher Bewegungssensor

Automatische Türsensoren

Mikrowellenbewegungsdetektor
