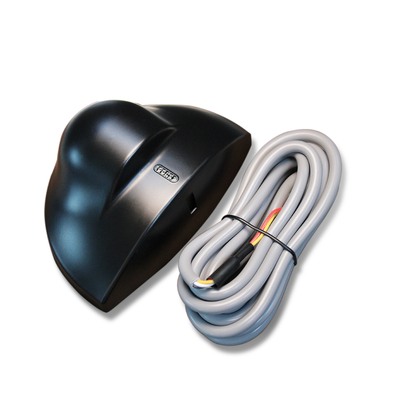

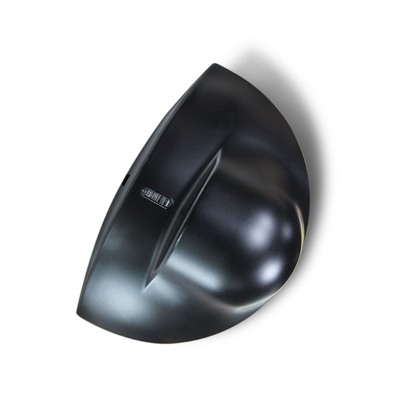

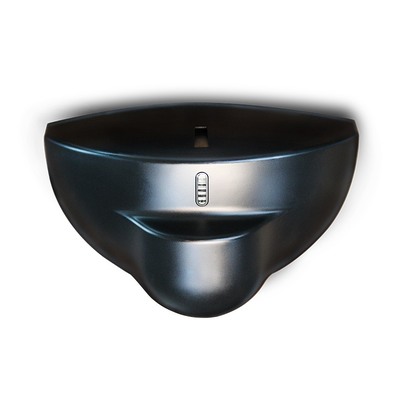

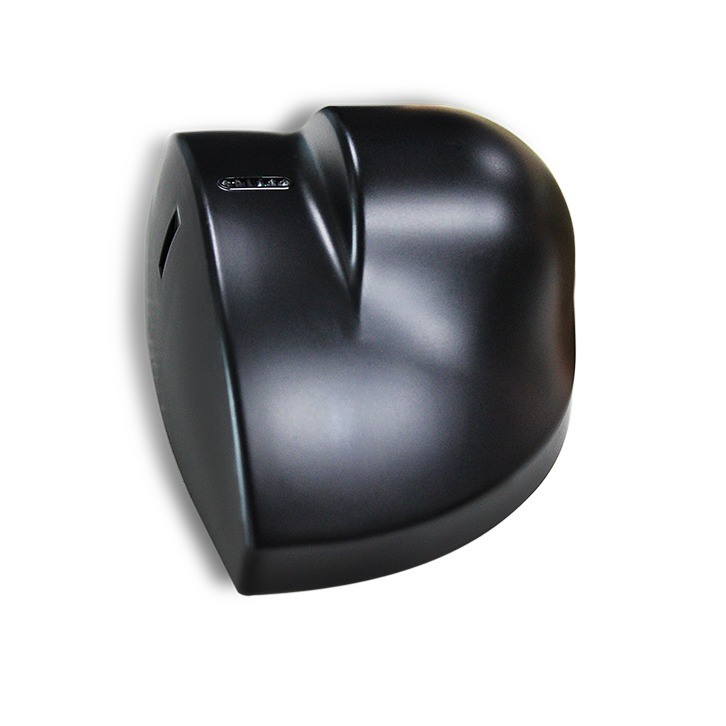

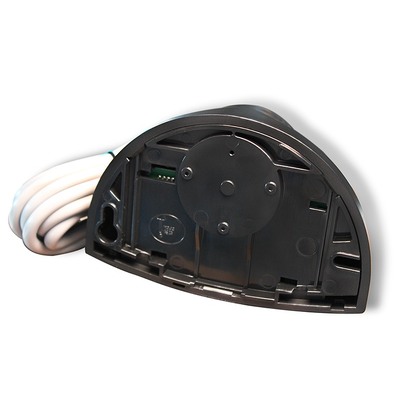

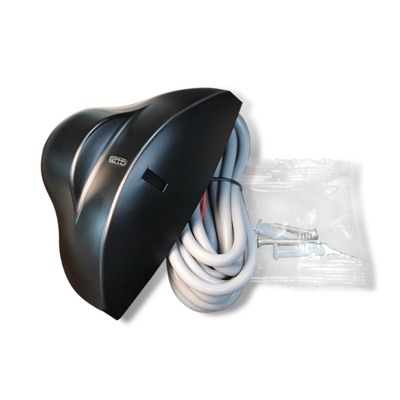

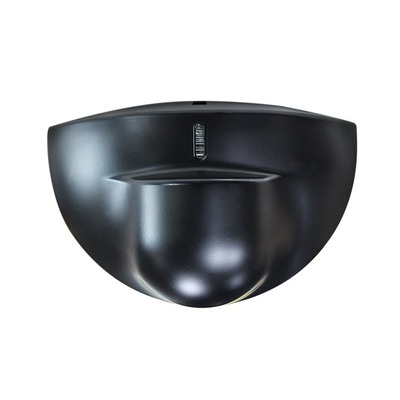

Mikrowellenradar | 4m×2m Erfassung | IP54 Schutz | Entstört

Markenbezeichnung:	JUTAI
Modellnummer:	RD24-4S
MOQ:	100
Preis:	4-6 USD according to order quantity
Verpackungsdetails:	KARTON
Zahlungsbedingungen:	T/T, Paypal, Alipay, Western Union

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

SHENZHEN CHINA

Zertifizierung:

Maximale Montagehöhe:

Technologie:

Mikrowellen -Doppler -Radar

Frequenz des Senders:

24.125GHz

Strahlungsleistung des Senders:

<20 dBm EIRP

Senderleistungsdichte:

≤5mW/cm

Neigungswinkel:

0°~90° vertikal; -30°~+30° seitlich

Erfassungsfeld (2,2 m Montage):

4m(B)×2m(T)

Erkennungsmodus:

Bewegungserkennung

Minimale erkennbare Geschwindigkeit:

5cm/s (Sensorachse)

Versorgungsspannung:

12–24 V Wechselstrom ±10 %; 12-24V DC +30% / -10%

Netzfrequenz:

50-60Hz

Stromverbrauch:

≤2W(VA)

Ausgabemodus:

Röhrenausgang umschalten

Signalausgabezeit:

1,5 Sekunden halten

Maximale Kontaktspannung:

42V AC/DC

Maximaler Kontaktstrom:

1A (resistiv)

Maximale Schaltleistung:

30 W (DC) / 60 VA (AC)

Arbeitstemperaturbereich:

-20 ℃ ~ +55 ℃

Schutzart:

Normkonformität:

R&TTE 1999/5/EG; EMV 89/336/EWG

Material:

Gehäusefarbe:

Schwarz/Silber

Maße (W×H×D):

120 mm × 80 mm × 50 mm

Nettogewicht:

0.215 kg

Kabellänge:

Versorgungsmaterial-Fähigkeit:

5000 Stück pro Monat

Hervorheben:

Mikrowellen-Bewegungssensor mit IP54 Schutz

Mikrowellenradar 4m×2m Erfassung

Anti-Interferenz-Mikrowellen-Bewegungssensor

Produkt-Beschreibung

Mikrowellenradar. 4m x 2m Detektion. IP54 Schutz.

Dieses Mikrowellenradar ist eine leistungsstarke Bewegungserkennungslösung für verschiedene Türautomation und kommerzielle Zutrittskontrollszenarien, hervorgehoben durch einen großzügigen 4m x 2m Detektionsbereich,robuster Schutz unter IP54, und eine fortschrittliche Anti-Interferenz-Technologie, die eine konsistente und zuverlässige Sensorik in stark frequentierten und komplexen elektromagnetischen Umgebungen bietet.Montagehöhe von 2 m, sein 4m ((W) × 2m ((D) Detektionsfeld deckt den gesamten Eingangsbereich der meisten automatischen, Glas- und Geschäftstüren ab,mit einer Planarantenne mit hohem Gewinn, die die Bewegung von Zielen, die sich mit einer Geschwindigkeit von ≥ 5 cm/s bewegen, ohne blinde Flecken erfasstDiese breite Abdeckung eignet sich hervorragend für beschäftigte Einkaufszentren, Bürolobbies und Einzelhandelsgeschäfte.Vermeidung von fehlenden Erkennungen auch bei hohem Fußverkehr und nahtlose Anpassung an schmale Durchgänge und breite Eingangsgänge durch einfache Winkelanpassung.

Eine Kernstärke dieses Radars ist sein Anti-Interferenz-Design, das elektromagnetische Störungen von Neonlampen, kommerzieller Elektronik,und Stromversorgungsanlagen häufige Urheber falscher Auslöser in belebten GeschäftsräumenEs lehnt auch Fehlsignale von Türvibrationen und Umgebungsbewegungen ab und sorgt dafür, dass nur absichtliche menschliche Bewegungen eine Reaktion für eine reibungslose Türautomation auslösen.mit IP54 staub- und wasserdichtem Schutz, schützt es interne Komponenten vor täglichen Spritzern, Staubansammlungen und geringem physikalischem Verschleiß und funktioniert stabil sowohl in halbgeschlossenen Innenräumen als auch in überdachten Eingängen im Freien.Es hält extremen Temperaturen von -20°C bis +55°C stand, so dass sie das ganze Jahr über in verschiedenen Klimazonen verwendet werden kann.

Das Radar ist für die praktische Integration entwickelt und verfügt über einen extrem geringen Stromverbrauch (≤ 2 W) und eine breitspannungsfähige AC/DC-Kompatibilität von 12-24 V.Einfach in bestehende Türsteuerungsanlagen ohne zusätzliche Adapter einbauenEin klarer LED-Statusanzeiger vereinfacht die schnelle Installation und Fehlerbehebung, während das kompakte ABS-Gehäuse eine diskrete Montage an Türrahmen oder Wänden ermöglicht.Konformität mit den internationalen Normen R&TTE und EMVDieses Mikrowellenradar vereint expansive Detektion, robusten Schutz und störungsfreie Leistung.eine unterhaltsarme Wahl für alle kommerziellen Bedürfnisse von Bewegungsanalysen und Türautomation.

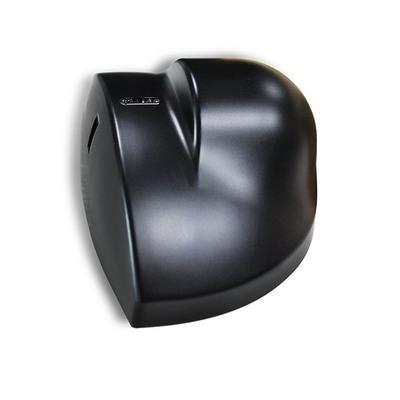

Mikrowellenradar | 4m×2m Erfassung | IP54 Schutz | Entstört 0

Produkthinweise

24.125GHz Mikrowellenfrequenz für eine stabile Bewegungserkennung (≥ 5cm/s)
Weites Detektionsfeld: 4 m ((W) * 2 m ((D) bei 2,2 m Montagehöhe
Flexible Winkelregelung: 0° bis 90° vertikal / -30° bis +30° seitliche Neigung
Breitspannungsversorgung: 12-24 V Wechselstrom/Gleichstrom mit geringem Stromverbrauch (≤ 2 W)
IP54-Schutz und Betriebstemperatur von -20°C bis +55°C für Innen-/Außenbereich mit halbgeschlossenem Gebrauch
Einfache Installation und Anpassung mit kompakter Größe, Empfindlichkeitspotentiometer und klarem LED-Status prompt
Zuverlässige Ausgabe: 1,5 Sekunden Signalhalt, 42 V AC/DC maximale Kontaktspannung, 1 A Widerstandsstrom

Technische Spezifikation

Parameter	Spezifikation
Technologie	Mikrowellen-Dopplerradar
Frequenz des Senders	24.125 GHz
Ausgestrahlte Leistung des Senders	< 20 dBm EIRP
Leistungsdichte des Senders	≤ 5 mW/cm
Maximale Montagehöhe	3 m
Neigungswinkel	0° bis 90° vertikal; -30° bis +30° seitlich
Detektionsfeld (2,2 m Anbau)	4m ((W) * 2m ((D)
Erkennungsmodus	Bewegungserkennung
Mindestmessgeschwindigkeit	5 cm/s (Sensorachse)
Versorgungsspannung	12 bis 24 V Wechselstrom ± 10%; 12 bis 24 V Gleichstrom +30% / -10%
Hauptfrequenz	50 bis 60 Hz
Stromverbrauch	≤2W (VA)
Ausgangsmodus	Ausgang des Schaltrohrs
Ausgangszeit des Signals	1.5s halten
Maximale Kontaktspannung	42 V Wechselstrom
Maximalkontaktstrom	1A (Widerstand)
Maximal Schaltleistung	30W (DC) / 60VA (AC)
Betriebstemperaturbereich	-20°C ~ +55°C
Schutzniveau	IP54
Normenkonformität	R&TTE 1999/5/EG; EMC 89/336/EWG
Material	ABS
Farbe des Gehäuses	Schwarz/Silber
Abmessungen (WHD)	120 mm80 mm50 mm
Nettogewicht	0.215 kg
Kabellänge	2.2m

Installations- und Anpassungsanleitung

Die Leistung des Sensors hängt eng mit der korrekten Installation und Einstellung zusammen.

Wachsende Anforderungen

Vermeiden Sie Vibrationspositionen, Nähe von Neonlampen und Sensorverschluss; berühren Sie während der Montage keine internen elektronischen Teile.

Anpassung der Empfindlichkeit

Drehen Sie das Empfindlichkeitspotentiometer sanft und langsam; der Empfindlichkeitswert bestimmt die Größe des Detektionsfeldes (bei kurzer Detektionsdistanz auf 1/2 oder mehr eingestellt).

Winkelregelung

Planarer Antennenseitenwinkel = Position des Detektionsfeldes; vertikaler Winkel = Tiefe des Detektionsfeldes; Winkel des Mikrowellenmoduls auf ≥ 45° für eine optimale Detektion setzen.

Statusüberprüfung

Die LED blinkt nach dem Einschalten (normaler Standby); die LED leuchtet kontinuierlich auf, wenn ein sich bewegendes Ziel erkannt wird (Erkennungsauslöser).

Anleitung zur Fehlerbehebung

Fehlerphänomen	Wahrscheinliche Ursachen	Korrekturmaßnahmen
Tür nicht öffnen & LED kein Licht	Sensor ausgeschaltet	Überprüfen Sie die Gültigkeit der Verkabelung und der Stromversorgung
Tür öffnet/schließt sich ständig	Sensor erkennt Türvibration/Bewegung; Störquellen im Erfassungsbereich	Befestigen Sie den Sensor fest; erhöhen Sie den Neigungswinkel/verringern Sie die Empfindlichkeit; entfernen Sie Störquellen im Detektionsfeld
Die Entfernung ist zu nahe.	Niedrige Empfindlichkeit; Mikrowellenmodulwinkel < 45°; Sensor blockiert	Das Empfindlichkeitspotentiometer auf 1/2 oder mehr einstellen; den Modulwinkel auf ≥45° setzen; verhindernde Gegenstände entfernen

Anwendungsszenarien

Der RD24-4S ist ein mehrszenarischer Bewegungserkennungssensor mit hoher Anpassungsfähigkeit, hauptsächlich für:

Automatische Türsysteme:Schiebetüren, Schaukeltüren, Glas-Induktionstüren (Geschäftsgebäude, Einkaufszentren, Bürogebäude)
Sicherheit und Überwachung:Umfangssicherheitserkennung, Induktion menschlicher Bewegungen in Innenräumen (Wohn-, Fabrik-, Lager)
Industrieautomation:Bewegungserkennung auf dem Förderband, An/Auslösung von Geräten (Produktionslinien der leichten Industrie)
Intelligentes Gebäude:Intelligente Beleuchtungsinduktion, Klimaanlageinduktion (öffentliche Bereiche wie Korridore und Aufzüge)

Kerntechnologien

Mikrowellen-Doppler-Radar-Sensor 24.125 GHz Radar Sensor Automatischer Türbewegungsmelder Breitfelddetektionssensor IP54 Bewegungssensor
