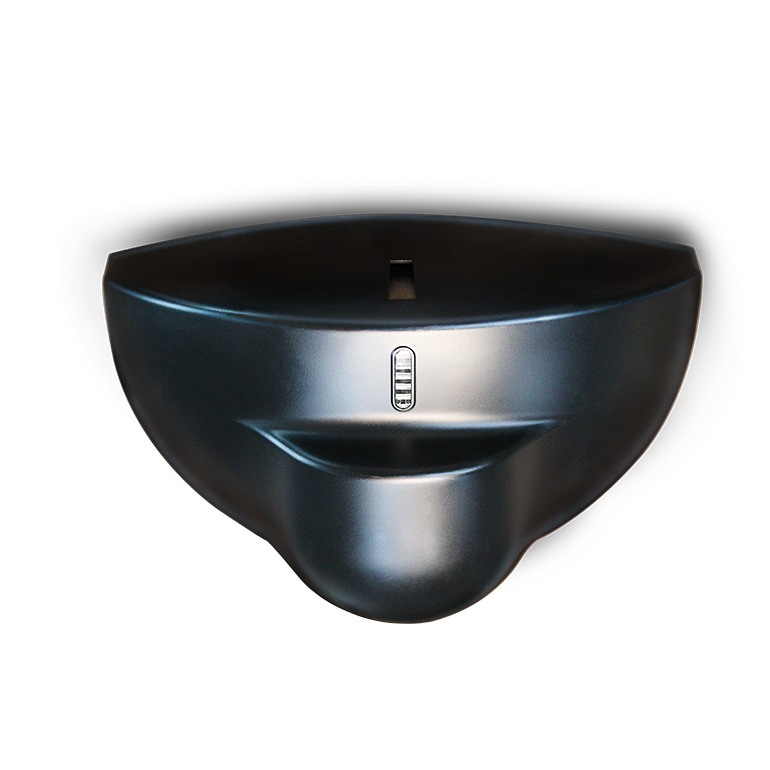

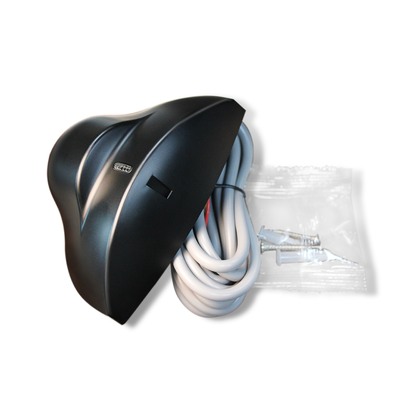

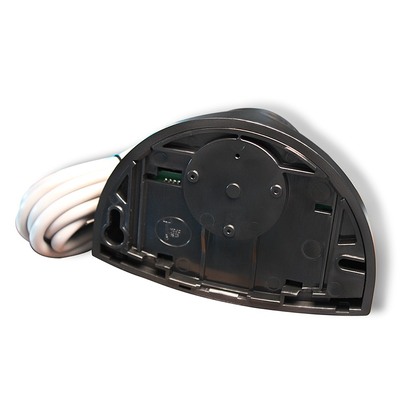

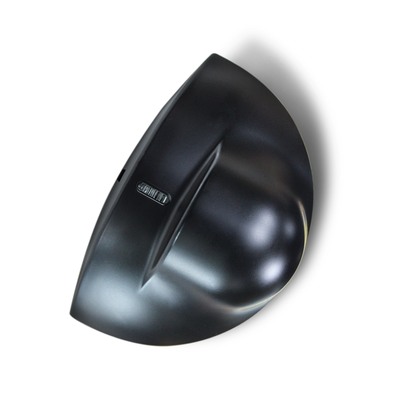

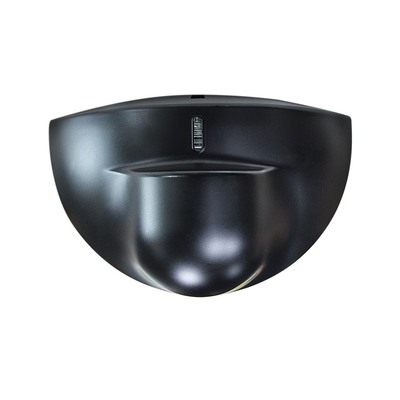

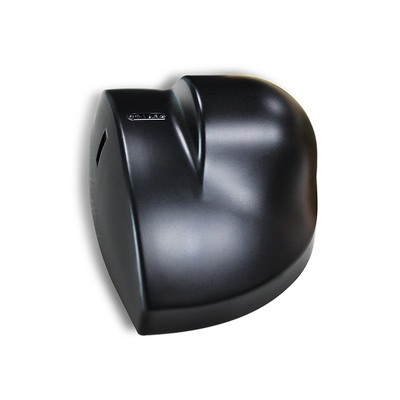

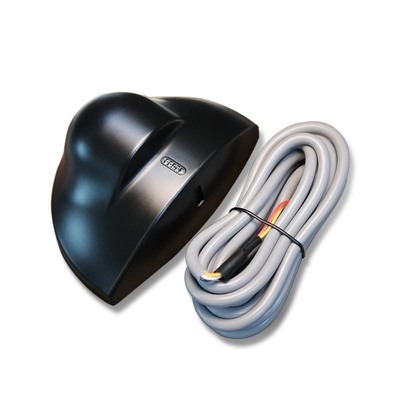

Doppler-Detektor RD24-4S | Stabiles Signal | Großer Erfassungsbereich | Langlebig

Markenbezeichnung:	JUTAI
Modellnummer:	RD24-4
MOQ:	100
Preis:	4-6 USD according to order quantity
Verpackungsdetails:	KARTON
Zahlungsbedingungen:	T/T, Paypal, Alipay, Western Union

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

SHENZHEN CHINA

Zertifizierung:

Technologie:

Mikrowellen -Doppler -Radar

Frequenz des Senders:

24.125GHz

Strahlungsleistung des Senders:

<20 dBm EIRP

Senderleistungsdichte:

≤5mW/cm

Maximale Montagehöhe:

Neigungswinkel:

0°~90° vertikal; -30°~+30° seitlich

Erfassungsfeld (2,2 m Montage):

4m(B)×2m(T)

Erkennungsmodus:

Bewegungserkennung

Minimale erkennbare Geschwindigkeit:

5cm/s (Sensorachse)

Versorgungsspannung:

12–24 V Wechselstrom ±10 %; 12-24V DC +30% / -10%

Netzfrequenz:

50-60Hz

Stromverbrauch:

≤2W(VA)

Ausgabemodus:

Röhrenausgang umschalten

Signalausgabezeit:

1,5 Sekunden halten

Maximale Kontaktspannung:

42V AC/DC

Maximaler Kontaktstrom:

1A (resistiv)

Maximale Schaltleistung:

30 W (DC) / 60 VA (AC)

Arbeitstemperaturbereich:

-20 ℃ ~ +55 ℃

Schutzart:

Normkonformität:

R&TTE 1999/5/EG; EMV 89/336/EWG

Material:

Gehäusefarbe:

Schwarz/Silber

Maße (W×H×D):

120 mm × 80 mm × 50 mm

Nettogewicht:

0.215 kg

Kabellänge:

Versorgungsmaterial-Fähigkeit:

5000 Stück pro Monat

Hervorheben:

Doppler-Detektor mit stabilem Signal

Mikrowellen-Bewegungssensor mit großem Erfassungsbereich

Langlebiger RD24-4S Bewegungsmelder

Produkt-Beschreibung

Doppler-Detektor RD24-4S. Stabiler Signal-Ausgang. Weite Detektionsreichweite.

Der Doppler-Detektor RD24-4S ist eine hochzuverlässige Bewegungssensorlösung, die für kommerzielle und industrielle Türautomationssysteme entwickelt wurde.Stabiler Signallausgang, eine expansivebreiter Detektionsbereich, und robustlanglebige BauweiseDieser auf professioneller 24,125GHz Mikrowellen-Doppler-Technologie ausgestattete Detektor liefert eine felsenfeste Signalleistung ohne Drift oder Unterbrechung.auch in komplexen elektromagnetischen Umgebungen in der Nähe von Neonlampen oder elektronischer Ausrüstung, die eine genaue und ununterbrochene Auslöse für automatische, Glas- und Schiebetüren gewährleistet, wodurch ein Ausfall des Signals, der zu Fehlfunktionen der Türen führt, beseitigt wird.die 4 m ((W) × 2 m ((D) bei der Norm 2 erreicht.2m Anbauhöhe, deckt alle Eingangsbereiche der meisten kommerziellen Türen ab, erfasst menschliche Bewegungen aus allen typischen Annäherungswinkeln ohne blinde Stellen,und flexible Neigungswinkel Anpassung ermöglicht es Ihnen, Feinabstimmung Abdeckung schmale Gänge oder breite Handels Buchten mühelos zu entsprechen.

Die RD24-4S ist für den langfristigen Einsatz in geschäftigen Umgebungen entwickelt und verfügt über ein robustes ABS-Gehäuse mit IP54-Staub- und wasserdichtem Schutz, das täglichen Spritzen widersteht,Staubansammlung und geringfügige physikalische Auswirkungen, während die hohe Temperaturduldung von -20°C bis +55°C einen stabilen Betrieb bei kalten Winter- und heißen Sommerbedingungen ohne Leistungsminderung gewährleistet.Die langlebige Bauweise ist verbunden mit energieeffizienter Leistung (Stromverbrauch ≤ 2 W) und 12-24V AC/DC Breitspannungskompatibilität, die sich nahtlos in bestehende Türsteuerungssysteme mit geringen Betriebskosten integrieren lassen.Ein eingebauter LED-Statusanzeiger und ein leicht einstellbares Empfindlichkeitspotentiometer vereinfachen die Installation und Wartung, und die Einhaltung der internationalen Normen R&TTE 1999/5/EG und EMC 89/336/EWG garantiert einen sicheren, störungsfreien Betrieb.breite Abdeckung und belastbares Design, ist dieser Doppler-Detektor RD24-4S die langlebige, wartungsarme Bewegungssensor-Wahl für kommerzielle Türautomation.

Doppler-Detektor RD24-4S | Stabiles Signal | Großer Erfassungsbereich | Langlebig 0

Produkthinweise

24.125GHz Mikrowellenfrequenz für eine stabile Bewegungserkennung (≥ 5cm/s)
Weites Detektionsfeld: 4 m ((W) * 2 m ((D) bei 2,2 m Montagehöhe
Flexible Winkelregelung: 0° bis 90° vertikal / -30° bis +30° seitliche Neigung
Breitspannungsversorgung: 12-24 V Wechselstrom/Gleichstrom mit geringem Stromverbrauch (≤ 2 W)
IP54-Schutz und Betriebstemperatur von -20°C bis +55°C für Innen-/Außenbereich mit halbgeschlossenem Gebrauch
Einfache Installation und Anpassung mit kompakter Größe, Empfindlichkeitspotentiometer und klarem LED-Status prompt
Zuverlässige Ausgabe: 1,5 Sekunden Signalhalt, 42 V AC/DC maximale Kontaktspannung, 1 A Widerstandsstrom

Technische Spezifikation

Parameter	Spezifikation
Technologie	Mikrowellen-Dopplerradar
Frequenz des Senders	24.125 GHz
Ausgestrahlte Leistung des Senders	< 20 dBm EIRP
Leistungsdichte des Senders	≤ 5 mW/cm
Maximale Montagehöhe	3 m
Neigungswinkel	0° bis 90° vertikal; -30° bis +30° seitlich
Detektionsfeld (2,2 m Anbau)	4m ((W) * 2m ((D)
Erkennungsmodus	Bewegungserkennung
Mindestmessgeschwindigkeit	5 cm/s (Sensorachse)
Versorgungsspannung	12 bis 24 V Wechselstrom ± 10%; 12 bis 24 V Gleichstrom +30% / -10%
Hauptfrequenz	50 bis 60 Hz
Stromverbrauch	≤2W (VA)
Ausgangsmodus	Ausgang des Schaltrohrs
Ausgangszeit des Signals	1.5s halten
Maximale Kontaktspannung	42 V Wechselstrom
Maximalkontaktstrom	1A (Widerstand)
Maximal Schaltleistung	30W (DC) / 60VA (AC)
Betriebstemperaturbereich	-20°C ~ +55°C
Schutzniveau	IP54
Normenkonformität	R&TTE 1999/5/EG; EMC 89/336/EWG
Material	ABS
Farbe des Gehäuses	Schwarz/Silber
Abmessungen (WHD)	120 mm80 mm50 mm
Nettogewicht	0.215 kg
Kabellänge	2.2m

Installations- und Anpassungsanleitung

Die Leistung des Sensors hängt eng mit der korrekten Installation und Einstellung zusammen.

Wachsende Anforderungen

Vermeiden Sie Vibrationspositionen, Nähe von Neonlampen und Sensorverschluss; berühren Sie während der Montage keine internen elektronischen Teile.

Anpassung der Empfindlichkeit

Drehen Sie das Empfindlichkeitspotentiometer sanft und langsam; der Empfindlichkeitswert bestimmt die Größe des Detektionsfeldes (bei kurzer Detektionsdistanz auf 1/2 oder mehr eingestellt).

Winkelregelung

Planarer Antennenseitenwinkel = Position des Detektionsfeldes; vertikaler Winkel = Tiefe des Detektionsfeldes; Winkel des Mikrowellenmoduls auf ≥ 45° für eine optimale Detektion setzen.

Statusüberprüfung

Die LED blinkt nach dem Einschalten (normaler Standby); die LED leuchtet kontinuierlich auf, wenn ein sich bewegendes Ziel erkannt wird (Erkennungsauslöser).

Anleitung zur Fehlerbehebung

Fehlerphänomen	Wahrscheinliche Ursachen	Korrekturmaßnahmen
Tür nicht öffnen & LED kein Licht	Sensor ausgeschaltet	Überprüfen Sie die Gültigkeit der Verkabelung und der Stromversorgung
Tür öffnet/schließt sich ständig	Sensor erkennt Türvibration/Bewegung; Störquellen im Erfassungsbereich	Befestigen Sie den Sensor fest; erhöhen Sie den Neigungswinkel/verringern Sie die Empfindlichkeit; entfernen Sie Störquellen im Detektionsfeld
Die Entfernung ist zu nahe.	Niedrige Empfindlichkeit; Mikrowellenmodulwinkel < 45°; Sensor blockiert	Das Empfindlichkeitspotentiometer auf 1/2 oder mehr einstellen; den Modulwinkel auf ≥45° setzen; verhindernde Gegenstände entfernen

Anwendungsszenarien

Der RD24-4S ist ein mehrszenarischer Bewegungserkennungssensor mit hoher Anpassungsfähigkeit, hauptsächlich für:

Automatische Türsysteme:Schiebetüren, Schaukeltüren, Glas-Induktionstüren (Geschäftsgebäude, Einkaufszentren, Bürogebäude)
Sicherheit und Überwachung:Umfangssicherheitserkennung, Induktion menschlicher Bewegungen in Innenräumen (Wohn-, Fabrik-, Lager)
Industrieautomation:Bewegungserkennung auf dem Förderband, An/Auslösung von Geräten (Produktionslinien der leichten Industrie)
Intelligentes Gebäude:Intelligente Beleuchtungsinduktion, Klimaanlageinduktion (öffentliche Bereiche wie Korridore und Aufzüge)

Kerntechnologien

Mikrowellen-Doppler-Radar-Sensor 24.125 GHz Radar Sensor Automatischer Türbewegungsmelder Breitfelddetektionssensor IP54 Bewegungssensor
