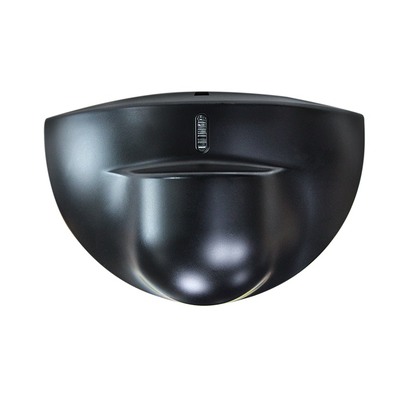

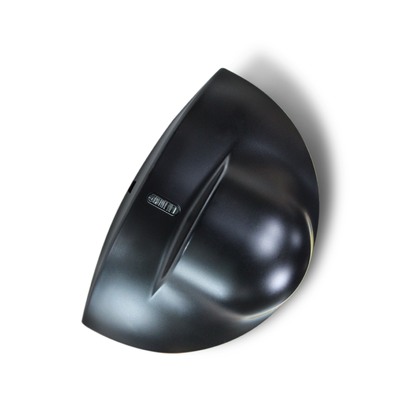

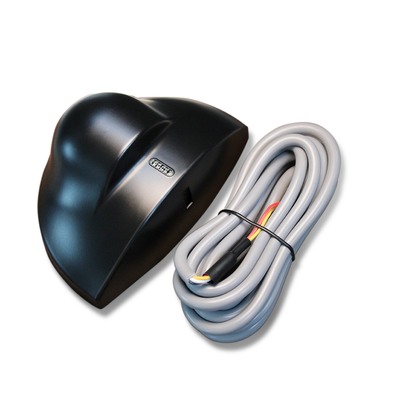

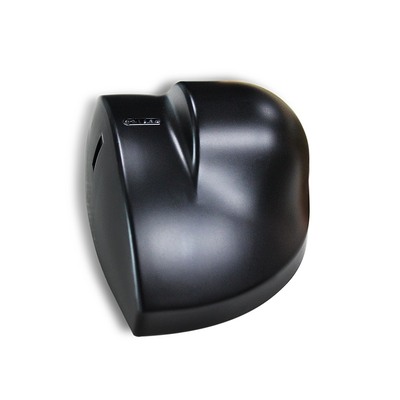

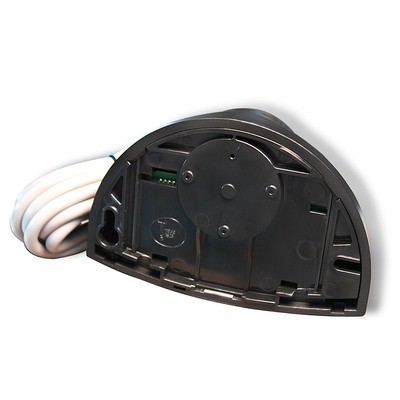

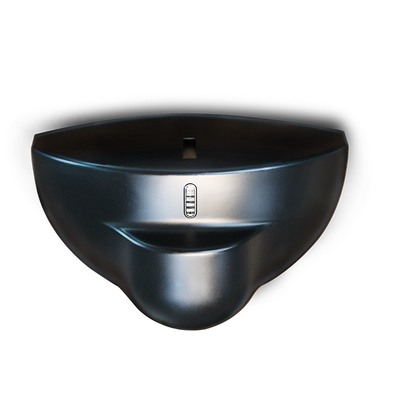

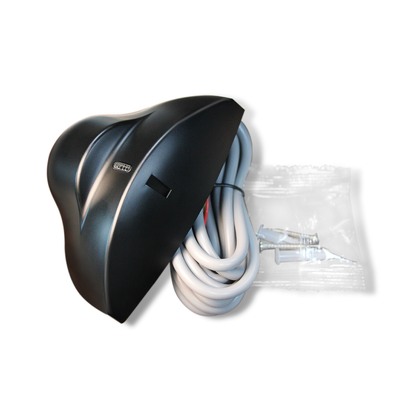

Automatischer Türsensor 24,125 GHz Kompaktes Design Gewicht 0,215 kg Empfindlichkeit

Markenbezeichnung:	JUTAI
Modellnummer:	RD24-4
MOQ:	100
Preis:	4-6 USD according to order quantity
Verpackungsdetails:	KARTON
Zahlungsbedingungen:	T/T, Paypal, Alipay, Western Union

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

SHENZHEN CHINA

Zertifizierung:

Technologie:

Mikrowellen -Doppler -Radar

Frequenz des Senders:

24.125GHz

Strahlungsleistung des Senders:

<20 dBm EIRP

Senderleistungsdichte:

≤5mW/cm

Maximale Montagehöhe:

Neigungswinkel:

0°~90° vertikal; -30°~+30° seitlich

Erfassungsfeld (2,2 m Montage):

4m(B)×2m(T)

Erkennungsmodus:

Bewegungserkennung

Minimale erkennbare Geschwindigkeit:

5cm/s (Sensorachse)

Versorgungsspannung:

12–24 V Wechselstrom ±10 %; 12-24V DC +30% / -10%

Netzfrequenz:

50-60Hz

Stromverbrauch:

≤2W(VA)

Ausgabemodus:

Röhrenausgang umschalten

Signalausgabezeit:

1,5 Sekunden halten

Maximale Kontaktspannung:

42V AC/DC

Maximaler Kontaktstrom:

1A (resistiv)

Maximale Schaltleistung:

30 W (DC) / 60 VA (AC)

Arbeitstemperaturbereich:

-20 ℃ ~ +55 ℃

Schutzart:

Normkonformität:

R&TTE 1999/5/EG; EMV 89/336/EWG

Material:

Gehäusefarbe:

Schwarz/Silber

Maße (W×H×D):

120 mm × 80 mm × 50 mm

Nettogewicht:

0.215 kg

Kabellänge:

Versorgungsmaterial-Fähigkeit:

5000 Stück pro Monat

Hervorheben:

24.125 GHz automatischer Türsensor

Kompakter Mikrowellen-Bewegungssensor

leichter automatischer Türsensor

Produkt-Beschreibung

Automatischer Türsensor 24,125 GHz | Kompaktes Design | Nettogewicht 0,215 kg Empfindlichkeit

Dieser automatische Türsensor mit 24,125 GHz ist eine optimierte Bewegungserkennungslösung, die für alle automatischen Türsysteme entwickelt wurde. Er zeichnet sich durch ein platzsparendes, kompaktes Design, ein ultraleichtes Nettogewicht von nur 0,215 kg und eine vollständig einstellbare Empfindlichkeit aus – drei Hauptvorteile, die Praktikabilität und Anpassungsfähigkeit für gewerbliche Eingänge, Büros und Einzelhandelsgeschäfte neu definieren. Abgestimmt auf die zuverlässige 24,125-GHz-Mikrowellen-Doppler-Frequenz, liefert er eine genaue Bewegungserkennung für automatische Türanforderungen. Ein Präzisions-Empfindlichkeits-Potentiometer ermöglicht eine sanfte, stufenlose Einstellung, um den Erfassungsbereich an Ihren spezifischen Raum anzupassen: Verengen Sie ihn für kleine Eingänge, um Fehlalarme zu vermeiden, oder erweitern Sie ihn für stark frequentierte Bereiche, um eine vollständige Erfassung menschlicher Bewegungen zu gewährleisten. Das kompakte ABS-Gehäuse des Sensors (120 mm x 80 mm x 50 mm) verfügt über ein schlankes, minimales Profil, das diskret an Türrahmen, Decken oder angrenzenden Wänden montiert werden kann und sich nahtlos in jede automatische Türkonfiguration einfügt, ohne zusätzlichen Platz zu beanspruchen. Sein leichtes Gewicht von 0,215 kg macht schwere Befestigungsmaterialien überflüssig und ermöglicht eine schnelle, stabile Installation auf verschiedenen Oberflächen.

Dieser Sensor ist für den realen Einsatz in automatischen Türsystemen optimiert. Er erkennt Ziele, die sich mit ≥5 cm/s bewegen, mit konstanter Genauigkeit und vermeidet Fehlalarme durch Türvibrationen oder Umgebungsstörungen. Er kombiniert sein platzsparendes Design mit robuster Leistung: Er unterstützt eine Weitspannungsversorgung von 12-24 V AC/DC, verfügt über einen geringen Stromverbrauch von ≤2 W für einen energieeffizienten Langzeitbetrieb und erfüllt die IP54-Standards für Staub- und Wasserdichtigkeit für den zuverlässigen Einsatz in Innenräumen und geschützten Außenbereichen. Eine klare LED-Statusanzeige vereinfacht die schnelle Einrichtung und Fehlerbehebung – sie blinkt beim Einschalten und leuchtet durchgehend, wenn eine Bewegung erkannt wird. Das 2,2 m lange, vorverkabelte Kabel gewährleistet eine einfache Verkabelung mit Standard-Steuerungssystemen für automatische Türen. Dieser 24,125-GHz-Automatiktürsensor entspricht den internationalen Standards R&TTE und EMC und vereint kompaktes, leichtes Design mit anpassbarer Empfindlichkeit, was ihn zu einer vielseitigen und einfach zu integrierenden Bewegungserkennungsoption für alle Anforderungen an die Zugangskontrolle mit automatischen Türen macht.

Automatischer Türsensor 24,125 GHz Kompaktes Design Gewicht 0,215 kg Empfindlichkeit 0

Produkt-Highlights

24,125-GHz-Mainstream-Mikrowellenfrequenz für stabile Bewegungserkennung (≥5 cm/s)
Weiter Erfassungsbereich: 4 m (B) x 2 m (T) bei 2,2 m Montagehöhe
Flexible Winkeleinstellung: 0°~90° vertikal / -30°~+30° seitlich
Weite Spannungsversorgung: 12-24 V AC/DC mit geringem Stromverbrauch (≤2 W)
IP54-Schutz & -20°C~+55°C Betriebstemperatur für den Einsatz in Innenräumen/halbgeschützten Außenbereichen
Einfache Installation & Einstellung mit kompakter Größe, Empfindlichkeits-Potentiometer und klarer LED-Statusanzeige
Zuverlässige Ausgabe: 1,5 s Signalhaltezeit, max. Kontaktspannung 42 V AC/DC, 1 A ohmscher Strom

Technische Spezifikationen

Parameter	Spezifikation
Technologie	Mikrowellen-Doppler-Radar
Sendefrequenz	24,125 GHz
Sendeleistung	<20 dBm EIRP
Sendedichte	≤5mW/cm
Maximale Montagehöhe	3 m
Neigungswinkel	0°~90° vertikal; -30°~+30° seitlich
Erfassungsbereich (2,2 m Montage)	4 m (B) x 2 m (T)
Erkennungsmodus	Bewegungserkennung
Minimale Erkennungsgeschwindigkeit	5 cm/s (Sensorachse)
Versorgungsspannung	12-24 V AC ±10%; 12-24 V DC +30% / -10%
Netzfrequenz	50-60 Hz
Stromverbrauch	≤2 W (VA)
Ausgabemodus	Schaltröhrenausgang
Signal-Ausgabezeit	1,5 s Haltezeit
Max. Kontaktspannung	42 V AC/DC
Max. Kontaktstrom	1 A (ohmscher)
Max. Schaltleistung	30 W (DC) / 60 VA (AC)
Betriebstemperaturbereich	-20°C ~ +55°C
Schutzart	IP54
Normkonformität	R&TTE 1999/5/EG; EMC 89/336/EWG
Material	ABS
Gehäusefarbe	Schwarz/Silber
Abmessungen (BHT)	120 mm80 mm50 mm
Nettogewicht	0,215 kg
Kabellänge	2,2 m

Installations- und Einstellungsanleitung

Die Leistung des Sensors hängt eng von der korrekten Installation und Einstellung ab. Einfache Bedienung ohne professionelle Werkzeuge erforderlich:

Montageanforderungen

Vermeiden Sie Vibrationspositionen, die Nähe von Leuchtstofflampen und die Blockierung des Sensors; berühren Sie während der Installation keine internen elektronischen Teile.

Empfindlichkeitseinstellung

Drehen Sie das Empfindlichkeits-Potentiometer sanft und langsam; der Empfindlichkeitswert bestimmt die Größe des Erfassungsbereichs (stellen Sie ihn für kurze Erfassungsdistanzen auf 1/2 oder höher ein).

Winkeleinstellung

Seitlicher Winkel der Planarantenne = Position des Erfassungsbereichs; vertikaler Winkel = Tiefe des Erfassungsbereichs; stellen Sie den Winkel des Mikrowellenmoduls auf ≥45° für optimale Erkennung ein.

Statusprüfung

LED blinkt nach dem Einschalten (normaler Standby); LED leuchtet durchgehend, wenn ein sich bewegendes Ziel erkannt wird (Erkennungs-Trigger).

Fehlerbehebungsanleitung

Fehlererscheinung	Mögliche Ursachen	Korrekturmaßnahme
Tür öffnet nicht & LED leuchtet nicht	Sensorstromausfall	Überprüfen Sie die Kabelverbindung und die Gültigkeit der Stromversorgung
Tür öffnet/schließt ständig	Sensor erkennt Türvibrationen/Bewegungen; Störquelle im Erfassungsbereich	Befestigen Sie den Sensor fest; erhöhen Sie den Neigungswinkel/reduzieren Sie die Empfindlichkeit; entfernen Sie Störquellen im Erfassungsbereich
Erfassungsdistanz ist zu kurz	Niedrige Empfindlichkeit; Winkel des Mikrowellenmoduls <45°; Sensor blockiert	Stellen Sie das Empfindlichkeits-Potentiometer auf 1/2 oder höher ein; stellen Sie den Modulwinkel auf ≥45°; entfernen Sie blockierende Objekte

Anwendungsszenarien

Der RD24-4S ist ein multiszenariofähiger Bewegungssensor mit hoher Anpassungsfähigkeit, der hauptsächlich für folgende Anwendungen geeignet ist:

Automatische Türsysteme:Schiebetüren, Drehtüren, Glasinduktionstüren (Gewerbegebäude, Einkaufszentren, Bürogebäude)
Sicherheit & Überwachung:Perimetersicherheitserkennung, Induktion von menschlicher Bewegung in Innenräumen (Wohngebäude, Fabriken, Lagerhäuser)
Industrielle Automatisierung:Bewegungserkennung von Förderbändern, Induktion von Geräte-Start/Stopp (Leichtindustrie-Produktionslinien)
Intelligentes Gebäude:Induktion von intelligenter Beleuchtung, Induktion von Klimaanlagen (öffentliche Bereiche wie Korridore und Aufzüge)

Kerntechnologien

Mikrowellen-Doppler-Radarsensor 24,125-GHz-Radarsensor Bewegungsdetektor für automatische Türen Sensor mit weitem Erfassungsbereich IP54 Bewegungssensor
