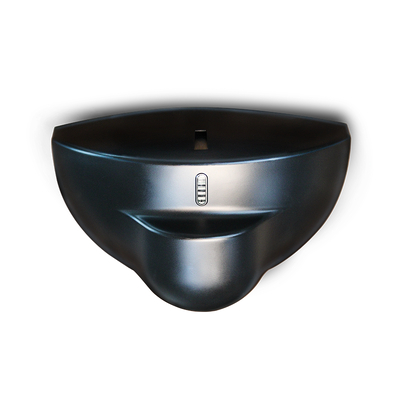

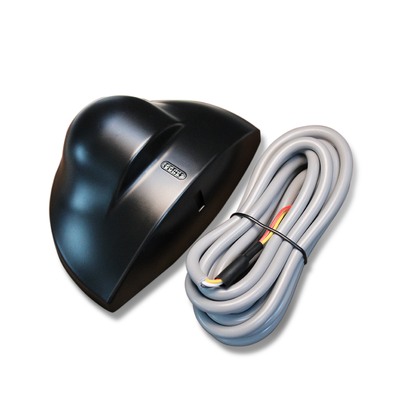

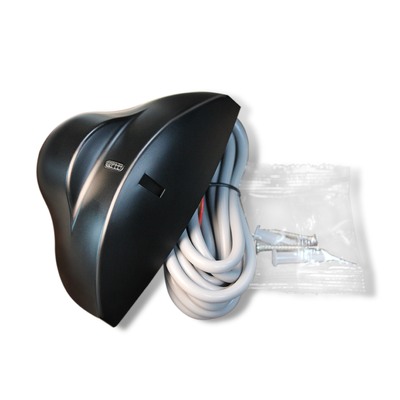

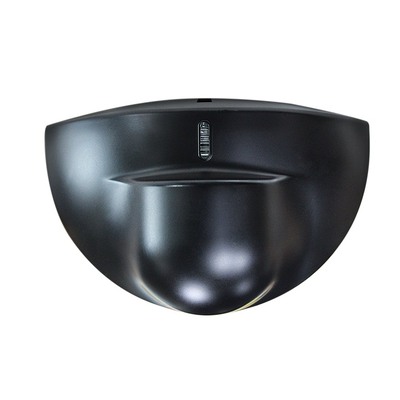

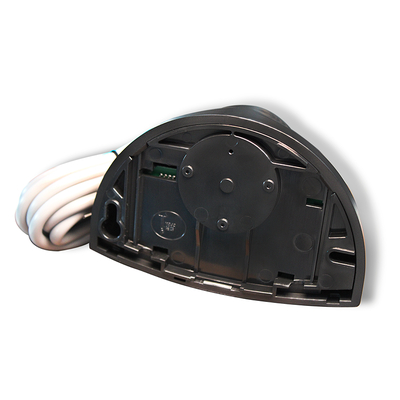

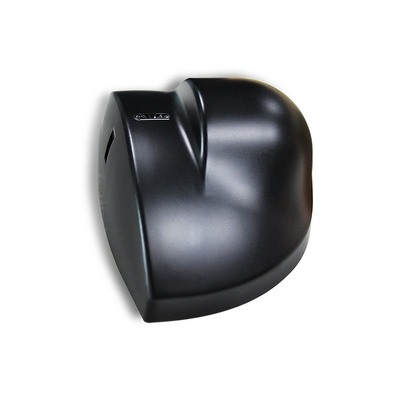

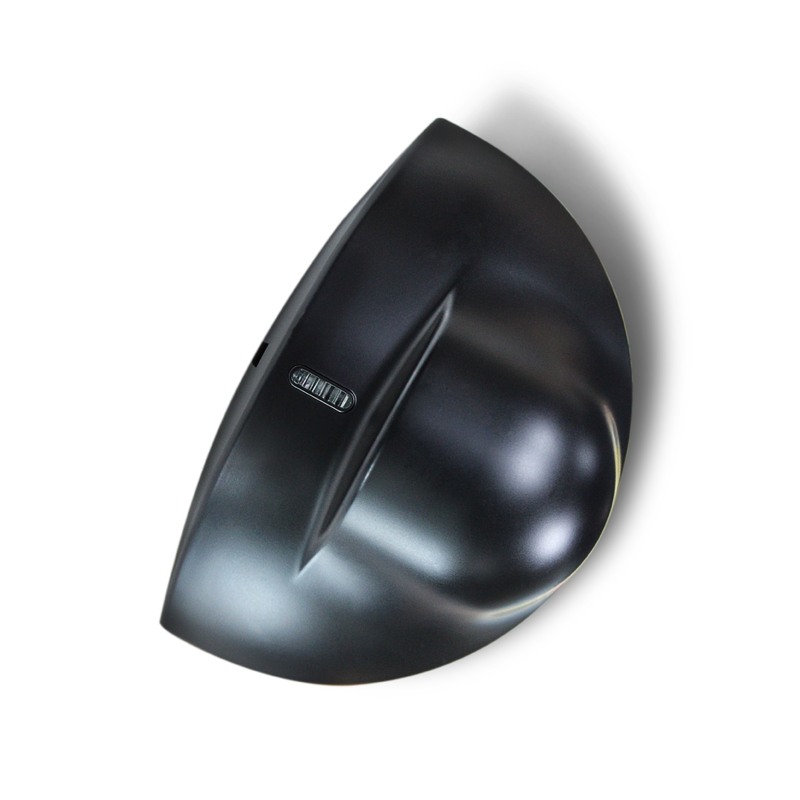

Mikrowellenradar. RD24-4S. Einfache Installation. Temperaturbeständig.

Markenbezeichnung:	JUTAI
Modellnummer:	RD24-4
MOQ:	100
Preis:	4-6 USD according to order quantity
Verpackungsdetails:	KARTON
Zahlungsbedingungen:	T/T, Paypal, Alipay, Western Union

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

SHENZHEN CHINA

Zertifizierung:

Technologie:

Mikrowellen -Doppler -Radar

Frequenz des Senders:

24.125GHz

Strahlungsleistung des Senders:

<20 dBm EIRP

Senderleistungsdichte:

≤5mW/cm

Maximale Montagehöhe:

Neigungswinkel:

0°~90° vertikal; -30°~+30° seitlich

Erfassungsfeld (2,2 m Montage):

4m(B)×2m(T)

Erkennungsmodus:

Bewegungserkennung

Minimale erkennbare Geschwindigkeit:

5cm/s (Sensorachse)

Versorgungsspannung:

12–24 V Wechselstrom ±10 %; 12-24V DC +30% / -10%

Netzfrequenz:

50-60Hz

Stromverbrauch:

≤2W(VA)

Ausgabemodus:

Röhrenausgang umschalten

Signalausgabezeit:

1,5 Sekunden halten

Maximale Kontaktspannung:

42V AC/DC

Maximaler Kontaktstrom:

1A (resistiv)

Maximale Schaltleistung:

30 W (DC) / 60 VA (AC)

Arbeitstemperaturbereich:

-20 ℃ ~ +55 ℃

Schutzart:

Normkonformität:

R&TTE 1999/5/EG; EMV 89/336/EWG

Material:

Gehäusefarbe:

Schwarz/Silber

Maße (W×H×D):

120 mm × 80 mm × 50 mm

Nettogewicht:

0.215 kg

Kabellänge:

Versorgungsmaterial-Fähigkeit:

5000 Stück pro Monat

Hervorheben:

Mikrowellenbewegungssensor mit schneller Reaktion

Temperaturbeständiges Mikrowellenradar

Einfache Installation des RD24-4S Sensors

Produkt-Beschreibung

Mikrowellenradar. RD24-4S. Einfache Installation. Temperaturbeständig.

Dieses RD24-4S Mikrowellenradar zeichnet sich durch eine vielseitige Bewegungserkennung für alle Türzugangssysteme aus.leichte Installation, robustTemperaturbeständigkeitund ultraschnelle Reaktion¢drei Kernstärken, die es zu einer Top-Wahl für gewerbliche, Einzelhandels- und Industrieumgebungen machen.seine schnelle Reaktionsfähigkeit erkennt sofort gültige Bewegungsziele, die sich entlang der Sensorachse mit einer Geschwindigkeit von ≥ 5 cm/s bewegen, die Echtzeit-Triggersignale für automatische Türen, Glasschiebetüren und Gewerbeeinfahrten liefert, Verzögerungen beseitigt und einen reibungslosen, zeitnahen Zugang für den hohen Verkehr gewährleistet.Für die einfache Installation sind keine komplizierten Verkabelungen oder professionelle Werkzeuge erforderlich: das kompakte ABS-Gehäuse (120×80×50mm) und die leichte 0,215-kg-Konstruktion ermöglichen eine direkte Oberflächenmontage, das 2,2 m lange vorverkabelte Kabel passt zu JST- und Relaisschnittstellen,und der intuitive LED-Statusanzeiger und das sanft einstellbare Empfindlichkeitspotentiometer vereinfachen die einstufige Kalibrierung direkt nach der Montage.

Was dieses Radar noch stärker macht, ist seine außergewöhnliche Temperaturbeständigkeit, da es in einem extremen Bereich von -20°C bis +55°C stabil arbeitet.Es funktioniert zuverlässig in kalten Winter-Außen überdachten Eingänge und heißen Sommer Innenräumen ohne Signalverschiebung oder Leistungsabnahme, weit überdurchschnittliche Anpassungsfähigkeit der normalen Sensoren.Gewährleistung der langfristigen Haltbarkeit unter harten ArbeitsbedingungenMit geringem Stromverbrauch (≤2W) und einer breiten 12-24V AC/DC-Spannungskompatibilität lässt sich ohne zusätzliche Adapter nahtlos in bestehende Stromversorgungseinrichtungen integrieren.Konformität mit den internationalen Normen R&TTE und EMVDieses RD24-4S Mikrowellenradar kombiniert einfache Einrichtung, Anpassungsfähigkeit bei allen Temperaturen und schnelle Bewegungsreaktion, was es zu einem Plug-and-Play macht.eine wartungsarme Bewegungssensorenlösung für verschiedene Anforderungen an die Türautomation.

Mikrowellenradar. RD24-4S. Einfache Installation. Temperaturbeständig. 0

Produkthinweise

24.125GHz Mikrowellenfrequenz für eine stabile Bewegungserkennung (≥ 5cm/s)
Weites Detektionsfeld: 4 m ((W) * 2 m ((D) bei 2,2 m Montagehöhe
Flexible Winkelregelung: 0° bis 90° vertikal / -30° bis +30° seitliche Neigung
Breitspannungsversorgung: 12-24 V Wechselstrom/Gleichstrom mit geringem Stromverbrauch (≤ 2 W)
IP54-Schutz und Betriebstemperatur von -20°C bis +55°C für Innen-/Außenbereich mit halbgeschlossenem Gebrauch
Einfache Installation und Anpassung mit kompakter Größe, Empfindlichkeitspotentiometer und klarem LED-Status prompt
Zuverlässige Ausgabe: 1,5 Sekunden Signalhalt, 42 V AC/DC maximale Kontaktspannung, 1 A Widerstandsstrom

Technische Spezifikation

Parameter	Spezifikation
Technologie	Mikrowellen-Dopplerradar
Frequenz des Senders	24.125 GHz
Ausgestrahlte Leistung des Senders	< 20 dBm EIRP
Leistungsdichte des Senders	≤ 5 mW/cm
Maximale Montagehöhe	3 m
Neigungswinkel	0° bis 90° vertikal; -30° bis +30° seitlich
Detektionsfeld (2,2 m Anbau)	4m ((W) * 2m ((D)
Erkennungsmodus	Bewegungserkennung
Mindestmessgeschwindigkeit	5 cm/s (Sensorachse)
Versorgungsspannung	12 bis 24 V Wechselstrom ± 10%; 12 bis 24 V Gleichstrom +30% / -10%
Hauptfrequenz	50 bis 60 Hz
Stromverbrauch	≤2W (VA)
Ausgangsmodus	Ausgang des Schaltrohrs
Ausgangszeit des Signals	1.5s halten
Maximale Kontaktspannung	42 V Wechselstrom
Maximalkontaktstrom	1A (Widerstand)
Maximal Schaltleistung	30W (DC) / 60VA (AC)
Betriebstemperaturbereich	-20°C ~ +55°C
Schutzniveau	IP54
Normenkonformität	R&TTE 1999/5/EG; EMC 89/336/EWG
Material	ABS
Farbe des Gehäuses	Schwarz/Silber
Abmessungen (WHD)	120 mm80 mm50 mm
Nettogewicht	0.215 kg
Kabellänge	2.2m

Installations- und Anpassungsanleitung

Die Leistung des Sensors hängt eng mit der korrekten Installation und Einstellung zusammen.

Wachsende Anforderungen

Vermeiden Sie Vibrationspositionen, Nähe von Neonlampen und Sensorverschluss; berühren Sie während der Montage keine internen elektronischen Teile.

Anpassung der Empfindlichkeit

Drehen Sie das Empfindlichkeitspotentiometer sanft und langsam; der Empfindlichkeitswert bestimmt die Größe des Detektionsfeldes (bei kurzer Detektionsdistanz auf 1/2 oder mehr eingestellt).

Winkelregelung

Planarer Antennenseitenwinkel = Position des Detektionsfeldes; vertikaler Winkel = Tiefe des Detektionsfeldes; Winkel des Mikrowellenmoduls auf ≥ 45° für eine optimale Detektion setzen.

Statusüberprüfung

Die LED blinkt nach dem Einschalten (normaler Standby); die LED leuchtet kontinuierlich auf, wenn ein sich bewegendes Ziel erkannt wird (Erkennungsauslöser).

Anleitung zur Fehlerbehebung

Fehlerphänomen	Wahrscheinliche Ursachen	Korrekturmaßnahmen
Tür nicht öffnen & LED kein Licht	Sensor ausgeschaltet	Überprüfen Sie die Gültigkeit der Verkabelung und der Stromversorgung
Tür öffnet/schließt sich ständig	Sensor erkennt Türvibration/Bewegung; Störquellen im Erfassungsbereich	Befestigen Sie den Sensor fest; erhöhen Sie den Neigungswinkel/verringern Sie die Empfindlichkeit; entfernen Sie Störquellen im Detektionsfeld
Die Entfernung ist zu nahe.	Niedrige Empfindlichkeit; Mikrowellenmodulwinkel < 45°; Sensor blockiert	Das Empfindlichkeitspotentiometer auf 1/2 oder mehr einstellen; den Modulwinkel auf ≥45° setzen; verhindernde Gegenstände entfernen

Anwendungsszenarien

Der RD24-4S ist ein mehrszenarischer Bewegungserkennungssensor mit hoher Anpassungsfähigkeit, hauptsächlich für:

Automatische Türsysteme:Schiebetüren, Schaukeltüren, Glas-Induktionstüren (Geschäftsgebäude, Einkaufszentren, Bürogebäude)
Sicherheit und Überwachung:Umfangssicherheitserkennung, Induktion menschlicher Bewegungen in Innenräumen (Wohn-, Fabrik-, Lager)
Industrieautomation:Bewegungserkennung auf dem Förderband, An/Auslösung von Geräten (Produktionslinien der leichten Industrie)
Intelligentes Gebäude:Intelligente Beleuchtungsinduktion, Klimaanlageinduktion (öffentliche Bereiche wie Korridore und Aufzüge)

Kerntechnologien

Mikrowellen-Doppler-Radar-Sensor 24.125 GHz Radar Sensor Automatischer Türbewegungsmelder Breitfelddetektionssensor IP54 Bewegungssensor
