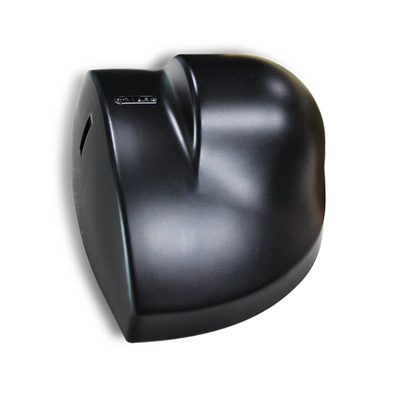

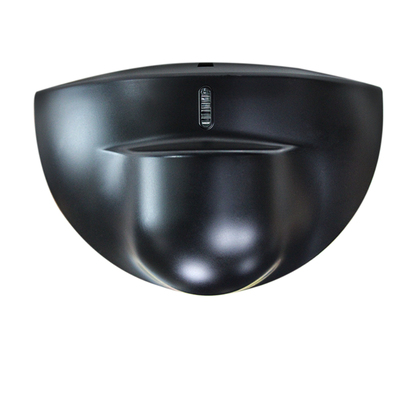

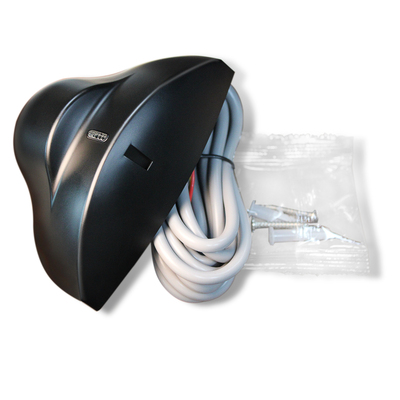

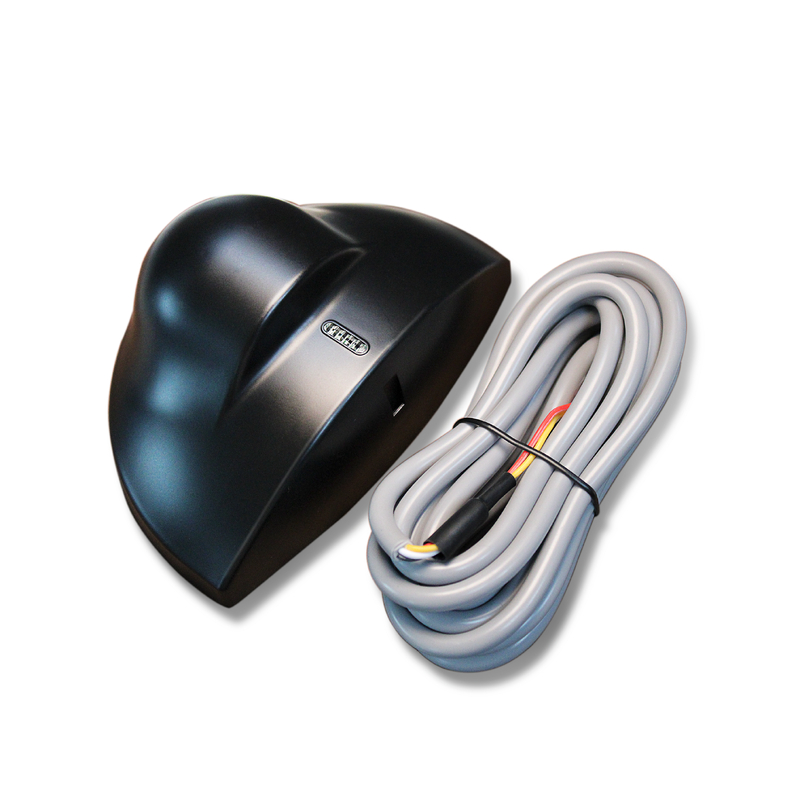

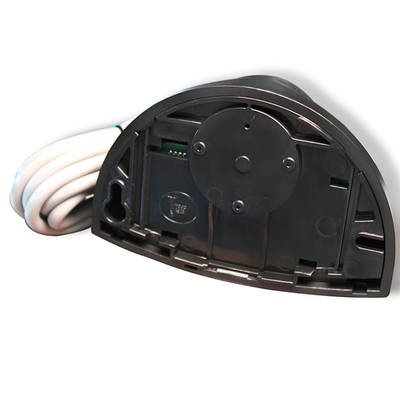

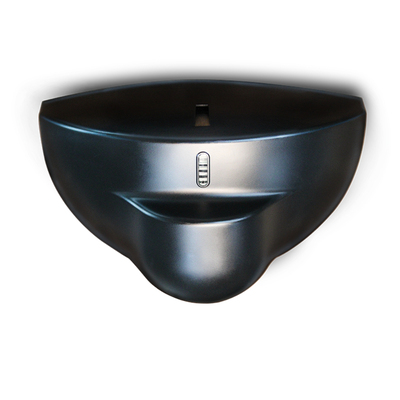

24,125 GHz Glastürsensor mit geringem Stromverbrauch ≤2W und Entstörung für automatische Türsysteme

Markenbezeichnung:	JUTAI
Modellnummer:	RD24-4
MOQ:	100
Preis:	4-6 USD according to order quantity
Verpackungsdetails:	KARTON
Zahlungsbedingungen:	T/T, Paypal, Alipay, Western Union

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

SHENZHEN CHINA

Zertifizierung:

Dokument:

Versorgungsmaterial-Fähigkeit:

5000 Stück pro Monat

Hervorheben:

24 125 GHz Glastürsensor

Mikrowellen-Bewegungssensor mit geringer Leistung

Produkt-Beschreibung

24,125GHz Glasstürsensor mit geringem Stromverbrauch ≤2W und Entstörung für automatische Türsysteme

Der RD24-4S Gewerbe-Schiebetürsensor ist eine maßgeschneiderte Bewegungserkennungslösung für gewerbliche Schiebetürsysteme. Er verfügt über einen IP54-Staubschutz und eine 1,5-Sekunden-Signalhaltefunktion für eine reibungslose, reaktionsschnelle Zugangskontrolle in stark frequentierten Gewerberäumen wie Einkaufszentren, Bürogebäuden und Einzelhandelsgeschäften. Dieser Sensor wurde mit professioneller Mikrowellen-Doppler-Technologie entwickelt und ist für die spezifischen Bewegungsbedürfnisse von Schiebetüren optimiert. Er liefert eine genaue Erkennung menschlicher Bewegungen und vermeidet gleichzeitig Fehlalarme durch Türschwingungen oder Umgebungsstörungen – ideal für belebte gewerbliche Eingangsbereiche, in denen zuverlässige Leistung unerlässlich ist. Seine IP54-Staubschutzklasse schützt die internen Komponenten vor Staubansammlungen und leichten Spritzern und gewährleistet einen konstanten Betrieb in stark frequentierten Bereichen mit häufiger Türnutzung. Das robuste ABS-Gehäuse hält dem täglichen gewerblichen Verschleiß stand und sorgt für Langlebigkeit.

Die 1,5-Sekunden-Signalhaltefunktion ist ein wichtiges Merkmal der gewerblichen Ausführung. Sie hält das Erkennungssignal 1,5 Sekunden lang aufrecht, um sicherzustellen, dass die Schiebetür lange genug offen bleibt für eine sichere, ungehetzte Durchfahrt, auch für mehrere Personen oder Personen mit Gepäck – so werden abrupte Türschließungen vermieden und das Benutzererlebnis verbessert. Der RD24-4S ist kompakt (120 mm x 80 mm x 50 mm) und leicht. Er lässt sich diskret an Schiebetürrahmen oder umliegenden Wänden montieren, ohne die moderne Ästhetik von gewerblichen Glasfronten zu beeinträchtigen. Das vorverkabelte 2,2-Meter-Kabel vereinfacht die schnelle Verkabelung mit Standard-Türsteuerungssystemen. Kompatibel mit einer Weitspannung von 12-24V AC/DC lässt er sich nahtlos in bestehende Stromversorgungen von Gewerbegebäuden integrieren. Eine klare LED-Statusanzeige erleichtert die Installation und Fehlerbehebung. Dieser Sensor kombiniert eine für gewerbliche Schiebetüren spezifische Kalibrierung, IP54-Staubschutz-Zuverlässigkeit und eine praktische Signalhaltefunktion, was ihn zur perfekten Plug-and-Play-Bewegungserkennung für die Zugangskontrolle von gewerblichen Schiebetüren macht.

Produkt-Highlights

24,125GHz Mainstream-Mikrowellenfrequenz für stabile Bewegungserkennung (≥5cm/s)
Breites Erfassungsfeld: 4m(B)*2m(T) bei 2,2m Montagehöhe
Flexible Winkeleinstellung: 0°~90° vertikal / -30°~+30° lateral
Breite Spannungsversorgung: 12-24V AC/DC mit geringem Stromverbrauch (≤2W)
IP54-Schutz & -20°C~+55°C Betriebstemperatur für den Innen-/Außenbereich in halboffenen Bereichen
Einfache Installation & Einstellung mit kompakter Größe, Empfindlichkeits-Potentiometer und klarer LED-Statusanzeige
Zuverlässige Ausgabe: 1,5s Signalhaltezeit, 42V AC/DC max. Kontaktspannung, 1A ohmscher Strom

Technische Spezifikationen

Parameter	Spezifikation
Technologie	Mikrowellen-Doppler-Radar
Sendefrequenz	24,125GHz
Sendeleistung	<20 dBm EIRP
Sendedichte	≤5mW/cm
Maximale Montagehöhe	3m
Neigungswinkel	0°~90° vertikal; -30°~+30° lateral
Erfassungsfeld (2,2m Montage)	4m(B)*2m(T)
Erkennungsmodus	Bewegungserkennung
Minimale Erkennungsgeschwindigkeit	5cm/s (Sensorachse)
Versorgungsspannung	12-24V AC ±10%; 12-24V DC +30% / -10%
Netzfrequenz	50-60Hz
Stromverbrauch	≤2W(VA)
Ausgabemodus	Schaltröhrenausgang
Signalausgabezeit	1,5s Haltezeit
Max. Kontaktspannung	42V AC/DC
Max. Kontaktstrom	1A (ohmscher Last)
Max. Schaltleistung	30W(DC) / 60VA(AC)
Betriebstemperaturbereich	-20°C ~ +55°C
Schutzart	IP54
Normkonformität	R&TTE 1999/5/EG; EMV 89/336/EWG
Material	ABS
Gehäusefarbe	Schwarz/Silber
Abmessungen (BHT)	120mm80mm50mm
Nettogewicht	0,215kg
Kabellänge	2,2m

Installations- und Einstellungsanleitung

Die Leistung des Sensors hängt eng von der korrekten Installation und Einstellung ab. Einfache Bedienung ohne professionelle Werkzeuge erforderlich:

Montageanforderungen

Vermeiden Sie Vibrationsstellen, die Nähe von Neonlampen und die Abschirmung des Sensors; berühren Sie während der Installation keine internen elektronischen Teile.

Empfindlichkeitseinstellung

Drehen Sie das Empfindlichkeits-Potentiometer sanft und langsam; der Empfindlichkeitswert bestimmt die Größe des Erfassungsfeldes (stellen Sie für kurze Erfassungsdistanzen auf 1/2 oder höher ein).

Winkeleinstellung

Lateraler Winkel der Planarantenne = Position des Erfassungsfeldes; vertikaler Winkel = Tiefe des Erfassungsfeldes; stellen Sie den Winkel des Mikrowellenmoduls auf ≥45° für optimale Erkennung ein.

Statusprüfung

LED blinkt nach dem Einschalten (normaler Standby); LED leuchtet kontinuierlich, wenn ein sich bewegendes Ziel erkannt wird (Erkennungs-Trigger).

Fehlerbehebungsanleitung

Fehlererscheinung	Mögliche Ursachen	Korrekturmaßnahme
Tür öffnet nicht & LED leuchtet nicht	Sensorstromausfall	Überprüfen Sie die Kabelverbindung und die Gültigkeit der Stromversorgung
Tür öffnet/schließt ständig	Sensor erkennt Türvibrationen/Bewegungen; Störquelle im Erfassungsbereich	Befestigen Sie den Sensor fest; erhöhen Sie den Neigungswinkel/reduzieren Sie die Empfindlichkeit; entfernen Sie Störquellen im Erfassungsfeld
Erfassungsdistanz ist zu gering	Geringe Empfindlichkeit; Winkel des Mikrowellenmoduls <45°; Sensor blockiert	Stellen Sie das Empfindlichkeits-Potentiometer auf 1/2 oder höher ein; stellen Sie den Modulwinkel auf ≥45°; entfernen Sie blockierende Objekte

Anwendungsszenarien

Der RD24-4S ist ein multiszenariofähiger Bewegungssensor mit hoher Anpassungsfähigkeit, der hauptsächlich für folgende Anwendungen geeignet ist:

Automatische Türsysteme: Schiebetüren, Drehtüren, Glasinduktionstüren (Gewerbegebäude, Einkaufszentren, Bürogebäude)
Sicherheit & Überwachung: Perimetersicherheitserkennung, Induktion von menschlicher Bewegung im Innenbereich (Wohngebäude, Fabriken, Lagerhäuser)
Industrielle Automatisierung: Förderbandbewegungserkennung, Induktion von Geräte-Start/Stopp (Leichtindustrie-Produktionslinien)
Intelligente Gebäude: Induktion von intelligenter Beleuchtung, Induktion von Klimaanlagen (öffentliche Bereiche wie Korridore und Aufzüge)

Kerntechnologien

Mikrowellen-Doppler-Radarsensor 24,125GHz Radarsensor Bewegungsdetektor für automatische Türen Sensor mit breitem Erfassungsfeld IP54 Bewegungssensor
