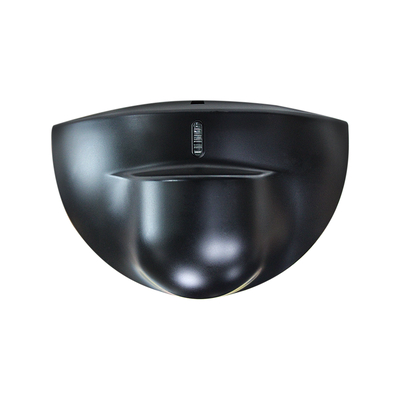

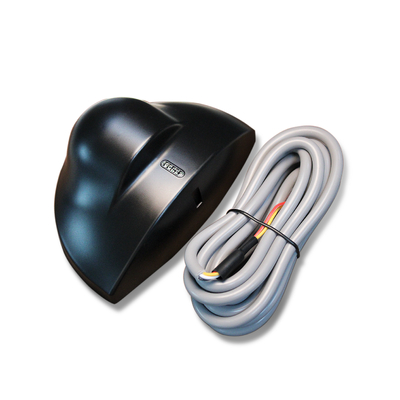

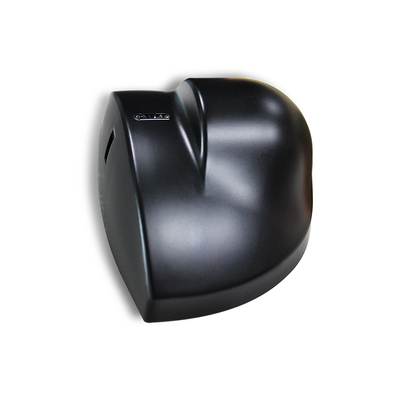

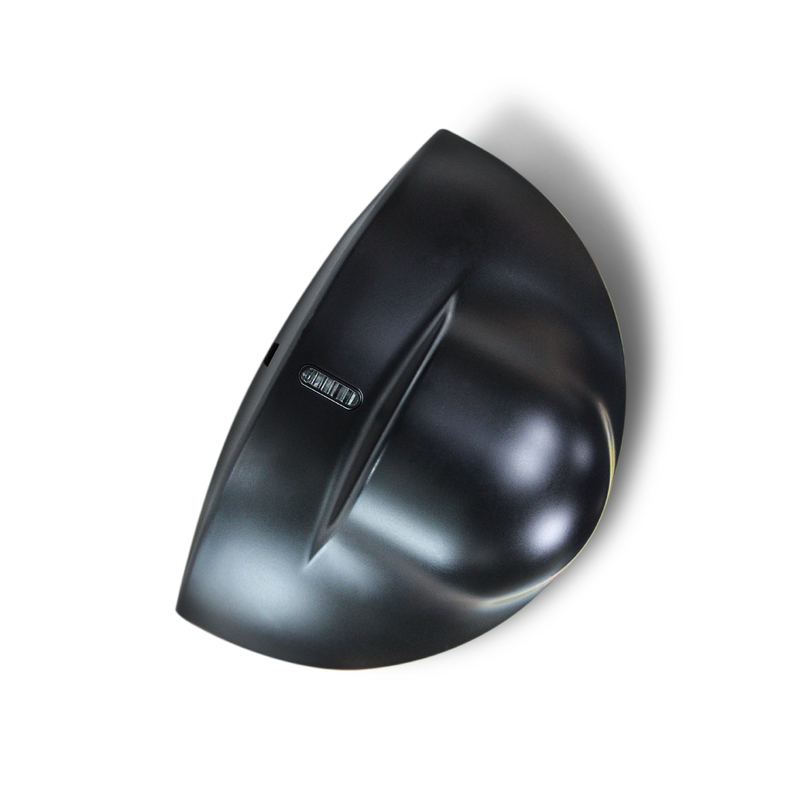

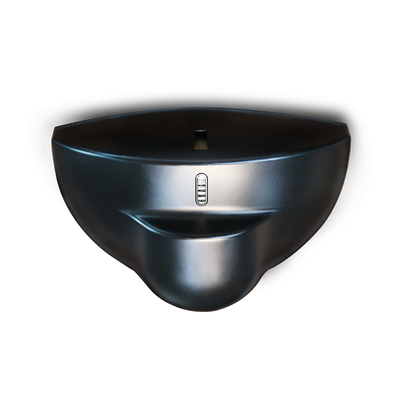

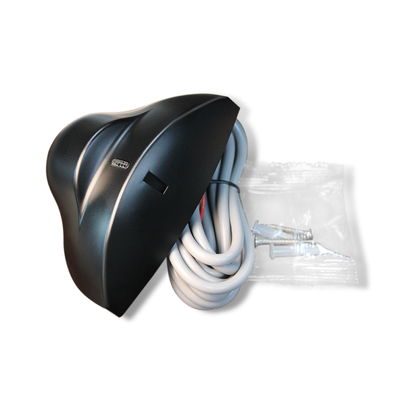

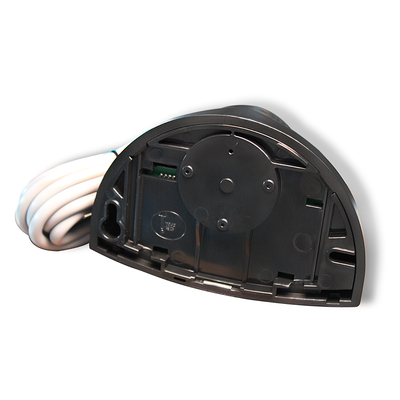

Doppler-Detektor | Verstellbarer Neigungswinkel | Hochpräzise Bewegungserkennung

Markenbezeichnung:	JUTAI
Modellnummer:	RD24-4
MOQ:	100
Preis:	4-6 USD according to order quantity
Verpackungsdetails:	KARTON
Zahlungsbedingungen:	T/T, Paypal, Alipay, Western Union

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

SHENZHEN CHINA

Zertifizierung:

Dokument:

Technologie:

Mikrowellen -Doppler -Radar

Frequenz des Senders:

24.125GHz

Strahlungsleistung des Senders:

<20 dBm EIRP

Senderleistungsdichte:

≤5mW/cm

Maximale Montagehöhe:

Neigungswinkel:

0°~90° vertikal; -30°~+30° seitlich

Erfassungsfeld (2,2 m Montage):

4m(B)×2m(T)

Erkennungsmodus:

Bewegungserkennung

Minimale erkennbare Geschwindigkeit:

5cm/s (Sensorachse)

Versorgungsspannung:

12–24 V Wechselstrom ±10 %; 12-24V DC +30% / -10%

Netzfrequenz:

50-60Hz

Stromverbrauch:

≤2W(VA)

Ausgabemodus:

Röhrenausgang umschalten

Signalausgabezeit:

1,5 Sekunden halten

Maximale Kontaktspannung:

42V AC/DC

Maximaler Kontaktstrom:

1A (resistiv)

Maximale Schaltleistung:

30 W (DC) / 60 VA (AC)

Arbeitstemperaturbereich:

-20 ℃ ~ +55 ℃

Schutzart:

Normkonformität:

R&TTE 1999/5/EG; EMV 89/336/EWG

Material:

Gehäusefarbe:

Schwarz/Silber

Maße (W×H×D):

120 mm × 80 mm × 50 mm

Nettogewicht:

0.215 kg

Kabellänge:

Versorgungsmaterial-Fähigkeit:

5000 Stück pro Monat

Hervorheben:

24 125 GHz Glastürsensor

Mikrowellen-Bewegungssensor mit geringem Stromverbrauch ≤2 W

Produkt-Beschreibung

Doppler-Detektor | Verstellbarer Neigungswinkel | Hochpräzise Bewegungserkennung

Dieser Hochleistungs-Doppler-Detektor wurde für professionelle Bewegungserkennungsanwendungen entwickelt und zeichnet sich durch voll verstellbare Neigungswinkel und ultrapräzise Bewegungserkennung aus, die eine unübertroffene Genauigkeit für automatische Türsysteme, kommerzielle Zugangskontrollen und industrielle Automatisierungslösungen bietet. Basierend auf fortschrittlicher Mikrowellen-Doppler-Technologie, die bei 24,125 GHz arbeitet, definiert dieser Detektor die Präzision der Bewegungserkennung neu, indem er Ziele, die sich mit einer Mindestgeschwindigkeit von 5 cm/s entlang der Sensorachse bewegen, zuverlässig identifiziert und Fehlalarme durch geringe Vibrationen, statische Objekte oder Umwelteinflüsse eliminiert – so wird sichergestellt, dass nur beabsichtigte menschliche oder objektbezogene Bewegungen eine Reaktion auslösen, was für stark frequentierte kommerzielle und industrielle Bereiche, in denen Genauigkeit unerlässlich ist, von entscheidender Bedeutung ist. Sein flexibles Neigungswinkeldesign bietet eine vertikale Einstellbarkeit von 0° bis 90° und eine seitliche Einstellbarkeit von -30° bis +30°, was eine vollständige Anpassung der Position, Tiefe und des Erfassungsbereichs des Erfassungsfeldes ermöglicht; unabhängig davon, ob er in der Standardhöhe von 2,2 m oder der maximalen Installationshöhe von 3 m montiert wird, ermöglichen die verstellbaren Winkel eine Feinabstimmung des Sensors, um ihn perfekt an Ihre spezifische Einrichtung anzupassen, Übererfassung benachbarter Bereiche zu vermeiden und sicherzustellen, dass das Erfassungsfeld präzise auf die Zielbewegungszone für Glastüren, Schiebetüren, kommerzielle Eingänge und mehr abgestimmt ist.

Dieser Doppler-Detektor ist für eine nahtlose Integration und langfristige Zuverlässigkeit konzipiert und verfügt über eine robuste ABS-Konstruktion mit IP54-Schutz gegen Staub und Wasser. Er arbeitet stabil in extremen Temperaturen von -20 °C bis +55 °C und eignet sich daher sowohl für halbgeschlossene Innenräume als auch für überdachte Außenbereiche. Der präzise Bewegungserkennungskern ist mit einer Planarantenne mit hoher Verstärkung gekoppelt, die ein fokussiertes, blindpunktfreies Erfassungsfeld liefert. Ein sanft einstellbarer Empfindlichkeits-Potentiometer ergänzt die Neigungswinkelsteuerung zur weiteren Verfeinerung des Erfassungsbereichs und passt sich mühelos an schmale Eingänge oder breite kommerzielle Türbereiche an. Mit einem geringen Stromverbrauch von ≤2 W und einer breiten Spannungsversorgung von 12-24 V AC/DC passt er mühelos in bestehende Stromversorgungen ohne zusätzliche Adapter. Die integrierte LED-Statusanzeige liefert intuitive Echtzeit-Rückmeldungen – sie blinkt beim Einschalten im Standby-Modus und leuchtet durchgehend, wenn eine Bewegung erkannt wird – was die Installation, Kalibrierung und schnelle Fehlerbehebung vereinfacht. Konform mit den internationalen Standards R&TTE 1999/5/EC und EMC 89/336/EEC gewährleistet dieser Detektor einen störungsfreien Betrieb, selbst in der Nähe von Leuchtstoffröhren und elektronischen Geräten, und vereint verstellbare Positionierung, punktgenaue Präzision und langlebige Leistung in einer einzigen, vielseitigen Bewegungserkennungslösung für alle professionellen Anforderungen an Zugangskontrolle und Automatisierung.

Produkt-Highlights

24,125 GHz Mainstream-Mikrowellenfrequenz für stabile Bewegungserkennung (≥5cm/s)
Breites Erfassungsfeld: 4m(B)*2m(T) bei 2,2m Montagehöhe
Flexible Winkeleinstellung: 0°~90° vertikal / -30°~+30° seitlich
Breite Spannungsversorgung: 12-24V AC/DC mit geringem Stromverbrauch (≤2W)
IP54-Schutz & -20°C~+55°C Betriebstemperatur für den Einsatz in halbgeschlossenen Innen- und Außenbereichen
Einfache Installation & Einstellung mit kompakter Größe, Empfindlichkeits-Potentiometer und klarer LED-Statusanzeige
Zuverlässige Ausgabe: 1,5s Signalhaltung, max. 42V AC/DC Kontaktspannung, 1A ohmscher Strom

Technische Spezifikationen

Parameter	Spezifikation
Technologie	Mikrowellen-Doppler-Radar
Sendefrequenz	24,125 GHz
Sendeleistung	<20 dBm EIRP
Sendedichte	≤5mW/cm
Maximale Montagehöhe	3m
Neigungswinkel	0°~90° vertikal; -30°~+30° seitlich
Erfassungsfeld (2,2m Montage)	4m(B)*2m(T)
Erkennungsmodus	Bewegungserkennung
Minimale erkennbare Geschwindigkeit	5cm/s (Sensorachse)
Versorgungsspannung	12-24V AC ±10%; 12-24V DC +30% / -10%
Netzfrequenz	50-60Hz
Stromverbrauch	≤2W(VA)
Ausgabemodus	Schaltröhrenausgang
Signalausgabezeit	1,5s Haltezeit
Max. Kontaktspannung	42V AC/DC
Max. Kontaktstrom	1A (ohmscher)
Max. Schaltleistung	30W(DC) / 60VA(AC)
Betriebstemperaturbereich	-20°C ~ +55°C
Schutzart	IP54
Normkonformität	R&TTE 1999/5/EC; EMC 89/336/EEC
Material	ABS
Gehäusefarbe	Schwarz/Silber
Abmessungen (BHT)	120mm80mm50mm
Nettogewicht	0,215kg
Kabellänge	2,2m

Installations- und Einstellungsanleitung

Die Leistung des Sensors hängt eng von der korrekten Installation und Einstellung ab. Einfache Bedienung ohne professionelle Werkzeuge erforderlich:

Montageanforderungen

Vermeiden Sie Vibrationsstellen, die Nähe von Leuchtstoffröhren und die Blockierung des Sensors; berühren Sie während der Installation keine internen elektronischen Teile.

Empfindlichkeitsregelung

Drehen Sie den Empfindlichkeits-Potentiometer sanft und langsam; der Empfindlichkeitswert bestimmt die Größe des Erfassungsfeldes (stellen Sie für kurze Erfassungsdistanzen auf 1/2 oder höher ein).

Winkelverstellung

Seitlicher Winkel der Planarantenne = Position des Erfassungsfeldes; vertikaler Winkel = Tiefe des Erfassungsfeldes; stellen Sie den Winkel des Mikrowellenmoduls auf ≥45° für optimale Erkennung ein.

Statusprüfung

LED blinkt nach dem Einschalten (normaler Standby); LED leuchtet durchgehend, wenn ein sich bewegendes Ziel erkannt wird (Erkennungs-Trigger).

Fehlerbehebungsanleitung

Fehlererscheinung	Mögliche Ursachen	Korrekturmaßnahme
Tür öffnet nicht & LED leuchtet nicht	Sensorstromausfall	Überprüfen Sie die Verkabelung und die Gültigkeit der Stromversorgung
Tür öffnet/schließt ständig	Sensor erkennt Türvibrationen/Bewegungen; Störquelle im Erfassungsbereich	Befestigen Sie den Sensor fest; erhöhen Sie den Neigungswinkel/reduzieren Sie die Empfindlichkeit; entfernen Sie Störquellen im Erfassungsfeld
Erfassungsdistanz ist zu kurz	Niedrige Empfindlichkeit; Winkel des Mikrowellenmoduls <45°; Sensor blockiert	Stellen Sie den Empfindlichkeits-Potentiometer auf 1/2 oder höher ein; stellen Sie den Modulwinkel auf ≥45°; entfernen Sie blockierende Objekte

Anwendungsszenarien

Der RD24-4S ist ein Mehrzweck-Bewegungserkennungssensor mit hoher Anpassungsfähigkeit, der hauptsächlich für folgende Anwendungen geeignet ist:

Automatische Türsysteme: Schiebetüren, Drehtüren, Glasinduktionstüren (Gewerbegebäude, Einkaufszentren, Bürogebäude)
Sicherheit & Überwachung: Perimeter-Sicherheitserkennung, Indoor-Bewegungserkennung (Wohngebäude, Fabriken, Lagerhäuser)
Industrielle Automatisierung: Förderband-Bewegungserkennung, Geräte-Start/Stopp-Induktion (Leichtindustrie-Produktionslinien)
Intelligentes Gebäude: Intelligente Beleuchtungsinduktion, Klimaanlagen-Induktion (öffentliche Bereiche wie Korridore und Aufzüge)

Kerntechnologien

Mikrowellen-Doppler-Radarsensor 24,125 GHz Radarsensor Automatische Tür-Bewegungsmelder Weitfeld-Erkennungssensor IP54 Bewegungssensor
