IP54 Wasserdichter Mikrowellen-Doppler-Radarsensor mit einstellbarer Empfindlichkeit und weitem Erfassungsbereich für automatische Türbewegungserkennung

Markenbezeichnung:	JUTAI
Modellnummer:	RD24-4
MOQ:	100
Preis:	4-6 USD according to order quantity
Verpackungsdetails:	KARTON
Zahlungsbedingungen:	T/T, Paypal, Alipay, Western Union

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

SHENZHEN CHINA

Zertifizierung:

Dokument:

Versorgungsmaterial-Fähigkeit:

5000 Stück pro Monat

Hervorheben:

IP54 Wasserdichter Mikrowellen-Doppler-Radarsensor

Automatischer Türbewegungsmelder mit einstellbarer Empfindlichkeit

24

Produkt-Beschreibung

Automatischer Türsensor RD24-4S

Hochleistungs-Mikrowellen-Doppler-Radarsensor mit IP54-Wasserdichtigkeit und einstellbarer Empfindlichkeit für professionelle Bewegungserkennungsanwendungen.

Kerntechnologien: Mikrowellen-Doppler-Radarsensor, 24,125-GHz-Radarsensor, Bewegungsmelder für automatische Türen, Weitfelddetektionssensor, IP54-Bewegungssensor

Produkt-Highlights

24,125-GHz-Mainstream-Mikrowellenfrequenz für stabile Bewegungserkennung (≥5 cm/s)
Weites Erfassungsfeld: 4 m (B) × 2 m (T) bei 2,2 m Montagehöhe
Flexible Winkeleinstellung: 0°~90° vertikal / -30°~+30° seitliche Neigung
Breite Spannungsversorgung: 12-24 V AC/DC mit geringem Stromverbrauch (≤2 W)
IP54-Schutz & -20°C~+55°C Betriebstemperatur für den Einsatz in halboffenen Innen-/Außenbereichen
Einfache Installation und Einstellung mit kompakter Größe, Empfindlichkeitspotentiometer und klarer LED-Statusanzeige
Zuverlässige Ausgabe: 1,5 s Signalhaltezeit, 42 V AC/DC max. Kontaktspannung, 1 A ohmscher Strom

Produktübersicht

Der RD24-4S ist ein Hochleistungs-Mikrowellen-Doppler-Radarsensor, der für professionelle Bewegungserkennungsszenarien wie automatische Türinduktion, Sicherheitsüberwachung und industrielle Automatisierung entwickelt wurde. Unter Verwendung der 24,125-GHz-Mikrowellentechnologie verfügt er über eine planare Weitfeldantenne zur genauen Erfassung von bewegten Zielen (Mindestgeschwindigkeit 5 cm/s) ohne tote Winkel. Erfassungsbereich, Position und Tiefe können flexibel über den Neigungswinkel und das Empfindlichkeitspotentiometer eingestellt werden.

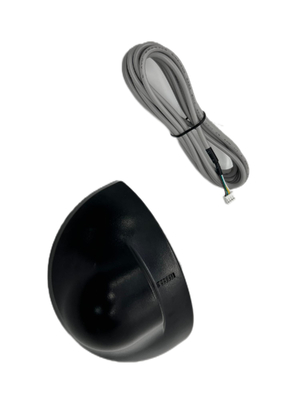

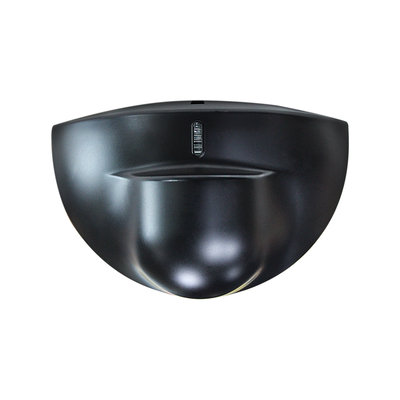

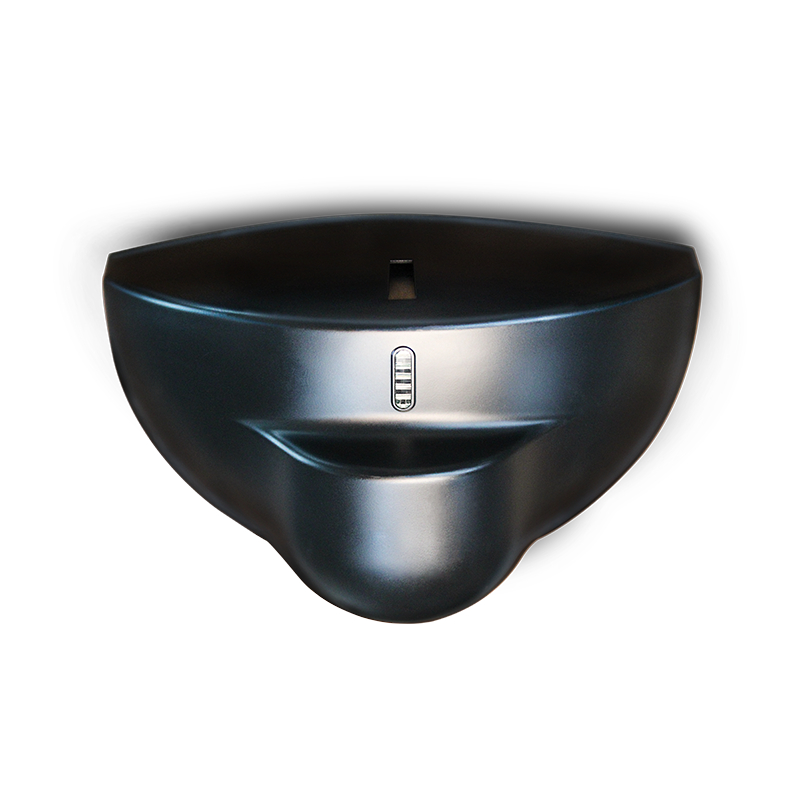

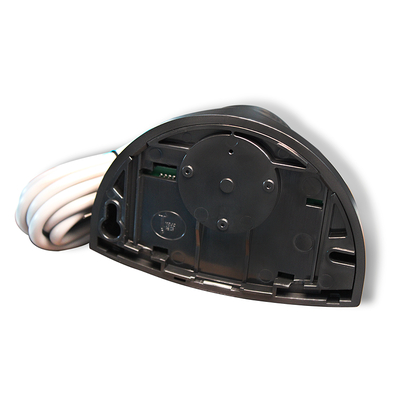

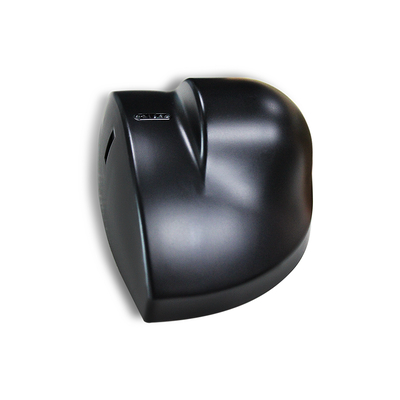

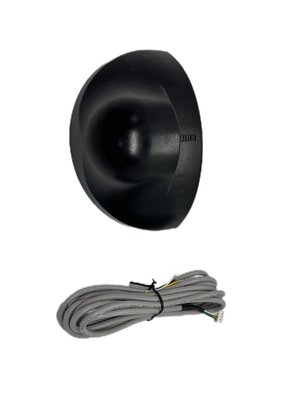

Mit einem kompakten ABS-Gehäuse (schwarz/silber), einem leichten Design (0,215 kg) und einem 2,2 m langen Anschlusskabel ist der Sensor einfach zu montieren und zu verdrahten (JST-Stecker + Relais COM/NO-Schnittstelle). Er unterstützt eine breite Spannungsversorgung von 12-24 V AC/DC, erfüllt die IP54-Staub- und Wasserschutzstandards und arbeitet zuverlässig bei Temperaturen von -20°C bis +55°C, wodurch er für verschiedene gewerbliche und industrielle Umgebungen geeignet ist. Die integrierte LED-Anzeige liefert intuitive Rückmeldungen zum Arbeitsstatus, und das Produkt entspricht den internationalen Standards R&TTE 1999/5/EG und EMV 89/336/EWG.

Technische Spezifikationen

Parameter	Spezifikation
Technologie	Mikrowellen-Doppler-Radar
Senderfrequenz	24,125 GHz
Sendeleistung	<20 dBm EIRP
Sendeleistungsdichte	≤5mW/cm
Maximale Montagehöhe	3 m
Neigungswinkel	0°~90° vertikal; -30°~+30° seitlich
Erfassungsfeld (2,2 m Montagehöhe)	4 m (B) × 2 m (T)
Erkennungsmodus	Bewegungserkennung
Minimale nachweisbare Geschwindigkeit	5 cm/s (Sensorachse)
Versorgungsspannung	12-24 V AC ±10%; 12-24 V DC +30% / -10%
Netzfrequenz	50-60 Hz
Stromverbrauch	≤2 W (VA)
Ausgabemodus	Schaltrohrausgang
Signal-Ausgabezeit	1,5 s Haltezeit
Max. Kontaktspannung	42 V AC/DC
Max. Kontaktstrom	1 A (ohmsche Last)
Max. Schaltleistung	30 W (DC) / 60 VA (AC)
Betriebstemperaturbereich	-20°C ~ +55°C
Schutzart	IP54
Normkonformität	R&TTE 1999/5/EG; EMV 89/336/EWG
Material	ABS
Gehäusefarbe	Schwarz/Silber
Abmessungen (B×H×T)	120 mm × 80 mm × 50 mm
Nettogewicht	0,215 kg
Kabellänge	2,2 m

Installations- und Einstellungsanleitung

Die Leistung des Sensors hängt eng von der korrekten Installation und Einstellung ab – einfache Bedienung ohne professionelle Werkzeuge:

Montageanforderungen: Vermeiden Sie Vibrationsstellen, die Nähe von Neonlampen und die Blockierung des Sensors; berühren Sie während der Installation keine internen elektronischen Teile.
Empfindlichkeitseinstellung: Drehen Sie das Empfindlichkeitspotentiometer sanft und langsam; der Empfindlichkeitswert bestimmt die Größe des Erfassungsfeldes (stellen Sie für kurze Erfassungsdistanzen auf 1/2 oder höher ein).
Winkeleinstellung: Seitlicher Winkel der planaren Antenne = Position des Erfassungsfeldes; vertikaler Winkel = Tiefe des Erfassungsfeldes; stellen Sie den Winkel des Mikrowellenmoduls auf ≥45° für optimale Erkennung ein.
Statusprüfung: LED blinkt nach dem Einschalten (normaler Standby); LED leuchtet kontinuierlich, wenn ein sich bewegendes Ziel erkannt wird (Auslöser der Erkennung).

Fehlerbehebungsanleitung

Schnelle Lösungen für häufige Betriebsprobleme:

Fehlererscheinung	Mögliche Ursachen	Korrekturmaßnahme
Tür öffnet sich nicht & LED leuchtet nicht	Sensorstromausfall	Überprüfen Sie die Kabelverbindung und die Gültigkeit der Stromversorgung
Tür öffnet/schließt sich ständig	Sensor erkennt Türvibrationen/Bewegungen; Störquelle im Erfassungsbereich	Befestigen Sie den Sensor fest; erhöhen Sie den Neigungswinkel/reduzieren Sie die Empfindlichkeit; entfernen Sie Störquellen im Erfassungsfeld
Erfassungsdistanz ist zu kurz	Geringe Empfindlichkeit; Winkel des Mikrowellenmoduls <45°; Sensor blockiertStellen Sie das Empfindlichkeitspotentiometer auf 1/2 oder höher ein; stellen Sie den Modulwinkel auf ≥45°; entfernen Sie blockierende Objekte	Anwendungsszenarien

Der RD24-4S ist ein Mehrzweck-Bewegungssensor mit hoher Anpassungsfähigkeit, der hauptsächlich für folgende Anwendungen geeignet ist:

Automatische Türsysteme:

Schiebetüren, Drehtüren, Glasinduktionstüren (Gewerbegebäude, Einkaufszentren, Bürogebäude)Sicherheit & Überwachung:
Perimetersicherheitserkennung, Indoor-Bewegungserkennung (Wohngebäude, Fabriken, Lagerhäuser)Industrielle Automatisierung:
Förderbandbewegungserkennung, Geräte-Start/Stopp-Induktion (Produktionslinien der Leichtindustrie)Intelligente Gebäude:
Intelligente Beleuchtungsinduktion, Klimaanlageninduktion (öffentliche Bereiche wie Korridore und Aufzüge)
