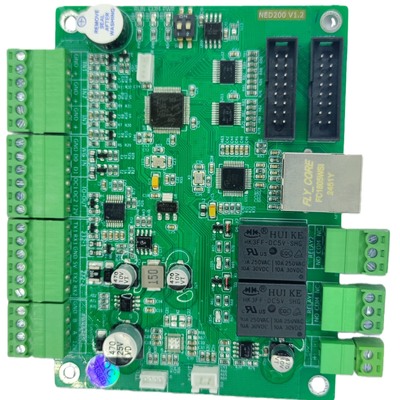

NED200 LED-Display-Treiber-Board mit Dual-QR-Code-Display (Lange/Kürze Strecke), Sprachübertragung und Remote-IAP-Upgrade für Geschäftsanlagen und landschaftlich reizvolle Gebiete

Markenbezeichnung:	JUTAI
Modellnummer:	200 NED
MOQ:	Unterstützung 1-10 Stück pro Probe
Preis:	Verhandlungsfähig
Verpackungsdetails:	1 Satz 1 Zeichentrickfilm
Zahlungsbedingungen:	T/T, Western Union, Paypal, Alipay

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

SHENZHEN CHINA

Zertifizierung:

Kommunikationsschnittstelle::

TCP/IP, RS232, RS485, TTL, Wiegand 26/34

Betriebsspannung::

DC12V

Betriebsstrom::

2A Max

Betriebstemperatur::

-40 °C bis 85 °C

Gesamtabmessungen::

115 mm (L) * 85 mm (B) * 15 mm (H)

Befestigungslochabstand::

105 mm (L) * 75 mm (B)

IO-Schnittstelle::

2IO-Eingang, 2OC IO-Ausgang, 2Relais-IO-Ausgang

Bildschirmschnittstelle::

HUB75, HUB08

Leistungsverstärkerausgang::

1 Port, 4Ω 8W

Unterstützte Protokolle::

RS485, TCP, MQTT

Versorgungsmaterial-Fähigkeit:

2000 Set pro Monat

Hervorheben:

LED-Display-Treiberbrett mit QR-Code

Fahrplank mit doppelter QR-Code-Anzeige

LED-Treiber für die Erweiterung des IAP aus der Ferne

Produkt-Beschreibung

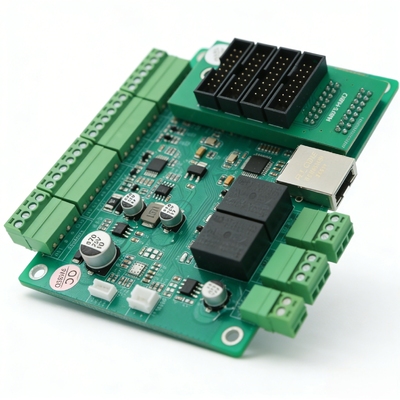

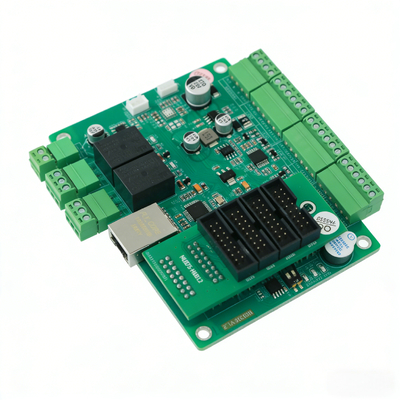

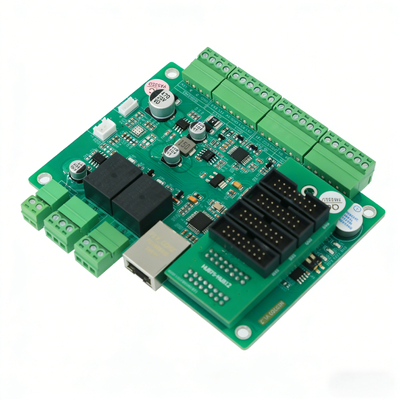

NED200 Industrieller LED-Treiber, intelligenter LED-Display-Steuerungskern mit RS485/Ethernet/MQTT-Multi-Protokoll für Parkplatz- und Fabrikautomatisierung

Das NED200 ist ein intelligenter Steuerkern für LED-Displays, der obere Managementsysteme nahtlos mit LED-Display-Terminals verbindet, um eine stabile Inhaltsanzeige, interaktive Steuerung und Verknüpfung mehrerer Geräte zu realisieren. Dieses für industrielle Szenarien entwickelte Board integriert die drei gängigen Kommunikationsprotokolle RS485, Ethernet und MQTT, was eine flexible Anbindung an verschiedene Parkplatzmanagementsysteme, Fabrikautomatisierungsgeräte und andere industrielle Steuerplattformen ohne Änderung der bestehenden Hardwarearchitektur ermöglicht. Mit seiner 4-zeiligen unabhängigen Steuerfunktion unterstützt es bis zu 80 Bytes pro Zeile und über 100 Sprachen weltweit, wodurch die Textanzeigeanforderungen von Parkplätzen (z. B. Parkplatznummer, Parkgebühr) und Fabriken (z. B. Produktionsplan, Gerätestatus) perfekt erfüllt werden und gleichzeitig eine Echtzeit-Zeitüberlagerungsanzeige mit automatischer Aktualisierung realisiert wird.

Mit industrieller Zuverlässigkeit arbeitet das NED200 LED-Treiberboard stabil in einem weiten Temperaturbereich von -40 °C bis 85 °C und verfügt über Schutzfunktionen gegen Verpolung, ESD/Impuls und Überstrom, um sich an raue Außen- und Industrieumgebungen anzupassen. Es integriert Funktionen zur Sprachausgabesteuerung, Relaisverknüpfung und IO-Statusabfrage, was eine Ein-Punkt-Steuerung von LED-Displays und Peripheriegeräten ermöglicht – für Parkplätze kann es Schranken verknüpfen, um eine automatische "Scan-Code-Zahlung - Schrankenöffnung - Sprachaufforderung" zu realisieren; für Fabriken kann es Geräteanomalien erkennen und Echtzeit-Sprachalarme und Relais-Stromabschaltungen auslösen, um Fehlererweiterungen zu vermeiden. Durch die Unterstützung von Remote-IAP-Upgrades über TCP, Browser oder Cloud-Plattform gewährleistet das NED200 eine bequeme Nachwartung, hilft Unternehmen, Betriebskosten vor Ort zu senken und die Managementeffizienz zu verbessern.

Kernvorteile
* Multi-Protokoll-Kommunikation: Unterstützt RS485, Ethernet und MQTT, drei gängige Kommunikationsmethoden, einfache Anbindung an verschiedene Managementsysteme
* 4-zeilige unabhängige Steuerung: Ermöglicht die unabhängige Anzeige eines 4-zeiligen LED-Bildschirms, einzelne Zeile max. 80 Bytes, unterstützt Mehrsprachenanzeige (über 100 Sprachen weltweit)
* Duale QR-Code-Anzeigemodi: Vollbild-QR-Code (2-5 m Fernscan) und 3-zeiliger QR-Code (0,5-2 m Nahscan) für unterschiedliche Szenarioanforderungen
* Integrierte interaktive Funktionen: Integriert Sprachausgabesteuerung, Relaisverknüpfung und IO-Statusabfrage, ermöglicht Ein-Punkt-Steuerung von LED-Displays und Peripheriegeräten
* Industrielle Zuverlässigkeit: -40 °C ~ 85 °C weiter Betriebstemperaturbereich, mit Verpolungs-, ESD/Impuls- und Überstromschutz, geeignet für raue Außen-/Industrieumgebungen
* Flexible Erweiterung & Upgrade: Unterstützt Remote-IAP-Upgrade (TCP/Browser/Cloud), 8 MB Sprachspeicher (max. 256 Dateien) und kann Schranken, Sensoren, Sprachgeräte usw. verknüpfen.
* Echtzeit-Zeitanzeige: Unterstützt die Anzeige von benutzerdefinierten Zeitformaten, automatische Echtzeit-Aktualisierung ohne manuelle Bedienung

Wichtige technische Parameter
Grundlegende elektrische und physikalische Parameter
* Betriebsspannung: DC12V (mit Verpolungsschutz)
* Betriebsstrom: 2A MAX
* Betriebstemperatur: -40 °C ~ 85 °C (relative Luftfeuchtigkeit <80%, keine Kondensation)
* Gesamtmaße: 115 mm (Länge) * 85 mm (Breite) * 15 mm (Höhe)
* Befestigungslochabstand: 105 mm (Länge) * 75 mm (Breite)
* Integrierte Stromwandlung: 12V auf 5V Schaltung, max. 1,2A Dauerstromausgang für externe Geräte

Reichhaltige Schnittstellenkonfiguration
* Ethernet (TCP/IP) Schnittstelle: 1 Port, 10/100M adaptiv, mit Isolierung
* RS232 Schnittstelle: 2 Ports, unabhängiger Betrieb, 4800-115200bps einstellbar, ESD/Impulsschutz
* RS485 Schnittstelle: 1 Port, 4800-115200bps einstellbar, ESD/Impulsschutz
* TTL Schnittstelle: 1 Port, 4800-115200bps, 3,3V Pegel
* Wiegand Schnittstelle: 1 Port, Wiegand 26/34 adaptiv
* IO-Eingang: 2 Kanäle, nicht isoliert, 0-5V Signalbereich
* IO-Ausgang: 2OC nicht isoliert (max. 12V/0,2A) + 2Relais isoliert (250VAC 10A / 30VDC 10A)
* Leistungsverstärkerausgang: 1 Port, 4Ω 8W
* LED-Display-Schnittstelle: 1HUB75 + 1HUB08 (externe Erweiterung für 4*HUB12)

Funktionale Parameter

* Unterstützte Protokolle: RS485 (9600 Baud), TCP (Port 8008), MQTT
* Display-Kapazität: 4-zeilige unabhängige Steuerung, einzelne Zeile max. 80 Bytes
* QR-Code-Anzeige: Vollbild (max. 52 Zeichen) / 3-zeilig (max. 77 Zeichen), weiße Farbe
* Sprachausgabe: Max. 32 Sprach-IDs pro Befehl, sequenzieller/sofortiger Wiedergabemodus, 8MB Speicher (250+ Dateien)
* Fern-Upgrade: Unterstützt TCP/Browser/Cloud IAP-Upgrade
* Eindeutiger Identifikator: Global eindeutige ID für Geräteidentifikation und Zugriffskontrolle
* Unterstützte Kodierungen: GBK, UTF8, UNICODE (optional, nur Einzelunterstützung)

Hauptkernfunktionen

1. Mehrzeilige unabhängige LED-Anzeige

* 4-zeilige unabhängige Steuerung, jede Zeile kann exklusiven Anzeigeinhalt einstellen
* Unterstützt über 100 Sprachen, kompatibel mit Chinesisch, Englisch, Zahlen und anderen nationalen Sprachen
* Echtzeit-Zeitüberlagerungsanzeige, benutzerdefiniertes Zeitformat (Jahr/Monat/Tag/Stunde/Minute/Sekunde), automatische Aktualisierung
* Max. 80 Bytes pro Zeile, erfüllt alle Textinformationsanzeigeanforderungen verschiedener Szenarien

2. Duale QR-Code-Interaktionsanzeige

* Vollbild-QR-Code: Für 2-5 m Fernscan, max. 52 Zeichen, automatische Kürzung überschüssiger Inhalte
* 3-zeiliger QR-Code: Für 0,5-2 m Nahscan, 4. Zeile für Textbeschreibung, max. 77 Zeichen
* Feste weiße QR-Code-Farbe, automatische Löschung des ursprünglichen Inhalts, Wiederherstellung per Befehl nach Verlassen des QR-Code-Modus
* Ermöglicht Scan-Code-Zahlung, Scan-Code-Navigation, Scan-Code-Registrierung und andere interaktive Vorgänge

3. Sprachausgabesteuerung

* Steuert die Sprachplatine, um voreingestellte Sprachdateien abzuspielen (8 MB Speicher, max. 256 Dateien)
* Zwei Wiedergabemodi: Sequenzielle Wiedergabe (warten bis Ende der vorherigen) / Sofortige Wiedergabe (unterbricht aktuelle Sprache)
* Max. 32 Sprach-IDs pro Befehl, unterstützt Aktualisierung von Sprachdateien vor Ort mit speziellen Werkzeugen
* Verknüpfung mit externen Ereignissen (IO-Trigger, Scan-Code usw.) zur Realisierung automatischer Sprachausgabe

4. Peripherieverknüpfung & IO-Erkennung

* Relaissteuerung: 2-Kanal-Relais-Ausgang, unterstützt Einstellung der Schließzeit (0,1s Einheit), Verknüpfung von Schranken, Lichtern, Netzteilen
* IO-Statusabfrage: 2-Kanal-IO-Eingang, erkennt Trockenkontaktsignale (0=ungültig/1=gültig), überwacht Sensor-/Tastatur-Triggerstatus
* Automatische Verknüpfung: Ermöglicht "Signalerkennung - Sprachausgabe - Relaisaktion" Ein-Punkt-Automatisierung, keine manuelle Intervention

5. Fern-Upgrade & Management

* Unterstützt Remote-IAP-Upgrade über TCP-Upgrade-Tool, Browser oder Cloud-Plattform
* Echtzeit-Hinzufügen neuer Funktionen, Optimierung der bestehenden Logik ohne Betrieb vor Ort
* Global eindeutige ID, ermöglicht Gerätezugriffskontrolle und Quellidentifikation, schützt Kundenrechte

Typische Anwendungsszenarien

1. Parkplatz-Szenario

* 4-zeilige Anzeige: Parkplatznummer, Parkgebühr, Echtzeit, warme Erinnerung
* Vollbild-QR-Code-Anzeige für Scan-Code-Zahlung, kein Aussteigen oder Anstehen erforderlich
* IO erkennt Fahrzeug ein-/ausfahrt, löst Sprachausgabe aus "Willkommen/Vielen Dank für Ihren Besuch"
* Relaisverknüpfung Schranke, ermöglicht "Scan-Code-Zahlung - Schrankenöffnung - Sprachaufforderung" Automatisierung

2. Einkaufszentrum-Szenario

* 4-zeilige Anzeige: Etagen-Navigation, Markenwerbung, Aktivitätsankündigung, Echtzeit
* 3-zeiliger QR-Code zum Scannen für Mall-Karte/Gutscheine, 4. Zeile für Textaufforderung
* Verknüpfung mit Mall-System, Echtzeit-Aktualisierung von Werbeinformationen und Aktivitätsankündigungen

3. Park-/Landschaftsgebiet-Szenario

* 4-zeilige Anzeige: Sicherheitshinweise, temporäre Aktivität, Sehenswürdigkeiten-Einführung, Echtzeit
* 3-zeiliger QR-Code für Scan-Code zur Tourenroute, 4. Zeile "Scan für detaillierte Anleitung"
* IO erkennt Personenfluss, löst Sprachausgabe von Sicherheitstipps und Landschaftserinnerungen aus

4. Fabrik-/Werkstatt-Szenario

* 4-zeilige Anzeige: Produktionsplan, Gerätestatus, Sicherheitshinweis, Echtzeit
* IO erkennt Geräteanomalie, löst Sprachausgabe aus "Gerätefehler, bitte rechtzeitig behandeln"
* Relaisverknüpfung unterbricht Stromversorgung des Geräts, vermeidet Fehlererweiterung
* Ermöglicht intelligentes Produktionsmanagement und Frühwarnung bei Gerätefehlern

5. Gemeinde-/Zugangskontroll-Szenario

* 4-zeilige Anzeige: Besucherinformationen, Zugangshinweis, Echtzeit, Sicherheitstipps
* 3-zeiliger QR-Code für Besucher-Scan-Code-Registrierung, 4. Zeile für Registrierungsanleitung
* Nach erfolgreicher Registrierung öffnet Relais Zugangskontrolle und spielt Sprache "Willkommen"
* Ermöglicht unbemannte Zugangskontrolle und Rückverfolgbarkeit von Besucherinformationen

Verpackung & Versand

Verpackung

* Standard-Antistatik-Verpackung für industrielle Steuerplatinen
* Integrierter Schaumstoff-Stoßschutz, vermeidet Transportschäden
* Kundenspezifische Verpackung und Kennzeichnung nach Kundenwunsch (OEM/ODM)

Versand

* Unterstützt internationalen Expressversand: DHL, FedEx, UPS, TNT, EMS (3-7 Werktage)
* Unterstützt Luft-/Seefracht für Großbestellungen (15-30 Werktage, je nach Zielort)
* Wir senden Ihnen die Sendungsverfolgungsnummer sofort nach dem Versand zu, Echtzeit-Verfolgung des Logistikstatus
* Professionelle Verpackung für den Fernverkehr, gewährleistet Produktintegrität

Kundenspezifische Dienstleistungen

Wir bieten umfassende OEM/ODM Anpassungsdienste für globale Kunden, einschließlich:

* Anpassung von Firmware-Funktionen und Protokollanpassung (Anpassung an Szenarioanforderungen)
* Anpassung und Vorladung von Sprachdateien (benutzerdefinierter Sprachausgabeinhalt)
* Anpassung von Etiketten und LOGO (Druck der Kundenmarke und des Modells)
* Anpassung der Hardware-Schnittstelle (gemäß den tatsächlichen Geräteverbindungsanforderungen)
* Anpassung der Cloud-Plattform-Anbindung (nahtlose Verbindung mit dem bestehenden Managementsystem des Kunden)

Bitte kontaktieren Sie uns mit Ihren detaillierten Anpassungsanforderungen, wir bieten professionelle Lösungen und Angebote.

Häufig gestellte Fragen (FAQ)

F1: Welche Kommunikationsmethoden unterstützt das NED200?

A: Es unterstützt drei gängige Kommunikationsmethoden: RS485, Ethernet (TCP) und MQTT, die je nach tatsächlichem Szenario flexibel ausgewählt werden können.

F2: Wie viele Sprachen unterstützt die LED-Treiberplatine?

A: Sie unterstützt über 100 Sprachen weltweit, die Standard-Schriftbibliothek umfasst vereinfachtes/traditionelles Chinesisch, Englisch, Thai, Koreanisch, Arabisch usw. und unterstützt GBK/UTF8/UNICODE-Kodierung.

F3: Kann der QR-Code-Anzeigemodus frei umgeschaltet werden?

A: Ja, es unterstützt zwei Modi: Vollbild und 3-zeiliger QR-Code. Der ursprüngliche Anzeigeinhalt kann durch Senden eines Befehls nach Verlassen des QR-Code-Modus wiederhergestellt werden.

F4: Ist das NED200 für den Außeneinsatz geeignet?

A: Ja, es ist im industriellen Design, mit einem weiten Betriebstemperaturbereich von -40 °C bis 85 °C und mehreren Schutzfunktionen, vollständig geeignet für raue Außenumgebungen.

F5: Unterstützt es Fern-Upgrades?

A: Ja, es unterstützt Remote-IAP-Upgrades über ein TCP-Upgrade-Tool, einen Browser oder eine Cloud-Plattform, wodurch neue Funktionen hinzugefügt und die Logik in Echtzeit optimiert werden können, ohne dass ein Betrieb vor Ort erforderlich ist.

F6: Kann es mit Peripheriegeräten wie Schranken und Sensoren verbunden werden?

A: Ja, es verfügt über 2-Kanal-Relaisausgänge und 2-Kanal-IO-Eingänge, die Schranken, Lichter, Sensoren, Tasten und andere
Peripheriegeräte zur Realisierung einer automatischen Verknüpfungssteuerung verbinden können.
