Zwei-Kanal-Schleife mit Fehlerwarnung. Zuverlässiger Betrieb und Anti-Crosstalk-Interferenz.

In kritischen Zugriffssteuerung, Verkehrsmanagement und industriellen Automatisierungssystemen ist Zuverlässigkeit nicht nur ein Merkmal, sondern unerlässlich.und gestiegene BetriebskostenDer JUTAI Zwei-Kanal-Loop-Detektor ist von Grund auf für einen zuverlässigen, kontinuierlichen Betrieb konzipiert.Einführung intelligenter Fehlerwarnungen und robuster Anti-Interferenz-Technologie, damit Ihre Systeme reibungslos und vorhersehbar funktionieren.

Proaktive Wartung mit integrierten Fehlerwarnungen

Bei der Fehlerbehebung von Schleifenmelderproblemen kann es zeitaufwändig und frustrierend sein.Integrierte Diagnosekapazitäten, die oft durch klare visuelle LEDs angezeigt werden, bieten ein sofortiges Feedback über den Status der angeschlossenen induktiven Schleife.oder signifikante Induktivitätsänderungen ohne umfassende PrüfungDiese proaktive Diagnosefunktion verkürzt die Fehlerbehebungszeit drastisch, minimiert die Ausfallzeiten des Systems und ermöglicht eine schnelle, gezielte Wartung, um sicherzustellen, dass Ihre Abläufe effizient bleiben.JUTAI versorgt Sie mit den Informationen, die Sie für eine effektive Wartung benötigen..

Stabile Leistung ohne Störungen

Bei Anlagen sind häufig mehrere Schleifen in unmittelbarer Nähe oder Umgebungen mit erheblichem elektrischem Lärm betroffen, die das Potenzial für Überschallgeräusche und Störungen schaffen.Dies kann zu fehlenden Erkenntnissen oder falschen Auslösern führenDer JUTAI Zwei-Kanal-Loop-Detektor löst diese Herausforderung direkt mit einer fortschrittlichen Anti-Crosstalk-Interferenztechnologie.Funktionen wie einstellbare Betriebsfrequenzen, ermöglicht der Detektor den Installateuren, für jeden Kanal oder benachbarte Detektoren unterschiedliche Einstellungen auszuwählen.genaue Fahrzeugerkennung, auf die Sie sich stets verlassen können, auch in komplexen oder elektrisch lauten Umgebungen.

Konzipiert für einen zuverlässigen, langfristigen Betrieb

Zuverlässigkeit ist mehr als nur einzelne Eigenschaften; sie ist in das Kerndesign eingebettet.JUTAI kombiniert die Vorteile von Fehlerwarnungen und Störungstechnik mit robustem Engineering und hochwertigen KomponentenDiese Verpflichtung stellt sicher, dass der Zweikanal-Schleifradektor unter anspruchsvollen Betriebsbedingungen Jahr für Jahr eine gleichbleibende, zuverlässige Leistung liefert.Von einem sicheren Zugang zum Tor bis zu komplexen VerkehrskreuzungenSie können sich darauf verlassen, dass die JUTAI-Detektoren die für eine nahtlose Integration und eine nachhaltige Leistung in Ihren kritischen Systemen notwendigen zuverlässigen Funktionen bieten.

Wählen Sie Zuverlässigkeit, minimieren Sie Ausfallzeiten

Investition in Betriebssicherheit mit einem für Stabilität konzipierten Schleifensensor.Der JUTAI Zwei-Kanal-Loop-Detektor mit Fehlerwarnungen und Anti-Interferenz-Technologie bietet die Ruhe, die mit reduzierter Ausfallzeit einhergeht, einfache Wartung und gleichbleibend zuverlässige Leistung.

Merkmal

• 1. 15 bis 2000 μh Nachweisbereich
  • Der Schleifenmelder unterstützt einen breiten Detektionsbereich von 15 μH bis 2000 μH und bietet verschiedene Schleifengrößen und -konfigurationen für eine vielseitige Anwendung in verschiedenen Verkehrsdetektionsszenarien.
  • Die breite Detektionsspanne ermöglicht es unserem Loop-Detektor, alle Arten von Fahrzeugen, Motorrädern, Autos, Ultra-Lange Lkw, Busse und so weiter zu erkennen

• 2Kompakte Seite
  • Das kompakte und gut konstruierte Gehäuse vereint alle Anforderungen der Branche an Funktionalität und Funktionalität und ermöglicht die Einbindung dieses Detektors in jedes bestehende Verkehrserkennungssystem.

• 3. Diagnosefähigkeiten und LED-Anzeige
  • Umfassende Diagnosekapazitäten ermöglichen eine genaue Diagnose von Schleifen- und Installationsproblemen und zeigen durch den LED-Zustand, was eine optimale Leistung gewährleistet und die Ausfallzeiten reduziert.

• 4. Auswählbare Anwesenheitszeit
  • Die Ausgabe des Präsenzrelais kann so ausgewählt werden, dass eine Erkennungsleistung auf eine feste Zeit (mehr als 30 Minuten) beschränkt wird, während ein Fahrzeug in der Schleife bleibt, was eine Flexibilität beim Verkehrsmanagement bietet.

• 5Automatische Sensibilitätserhöhung (ASB)
  • Diese Funktion erkennt zuverlässig große Lkw-Anhänger-Kombinationen und Hochbettenfahrzeuge, indem sie die Empfindlichkeit bei Fahrzeugerkennung automatisch auf ein Maximum erhöht und eine genaue Identifizierung gewährleistet.

• 6Automatische Entschädigung für Umweltverschmutzung
  • Schleifenmelder (oder andere Sensoren) passen sich automatisch an Veränderungen der Umgebungsbedingungen an und kalibrieren sich,Aufrechterhaltung der Detektionsgenauigkeit und -stabilität trotz unterschiedlicher Wetter- und Umweltfaktoren.

• 7. 17 Einstellung des Dip-Schalters
  • Das Dip-Schalter-Design auf der Hülle macht die Einstellung des Loop-Detektors einfacher und klarer, was für Benutzer sehr benutzerfreundlich ist.Benutzer können alle Funktionen zuerst einstellen und dann den Loop-Detektor installieren.

• 8Doppelkanäle arbeiten kooperativ oder unabhängig.
  • Der Dual-Channel-Loop-Detektor kann als zwei Single-Channel-Versionen verwendet werden, unterstützt zwei unabhängige Detektionskanäle.
  • Der Loop-Detektor ermöglicht auch die gleichzeitige Überwachung mehrerer Schleifen und erkennt die Richtung in Einzelkanal-Anwendungen.Verbesserung der Flexibilität und Genauigkeit der Fahrzeugerkennung.

• 9- Anti-Crosstalk-Störungen.
  • Durch den Dip-Switch kann die Frequenz des Loop-Detektors eingestellt werden, um Störungen durch Crosstalk zu verhindern, die durch die Installation von zwei Loop-Spulen zu nahe verursacht werden.





---



Verbindungen







Funktionsweise

Der Detektor der LD-200-Serie kann für einen der folgenden Modi konfiguriert werden:

Anwesenheitsmodus	Im Pulsmodus
AB Logic Presence Mode (Barrierebetrieb)	AB Logic Pulse Mode ((Zähllogik))

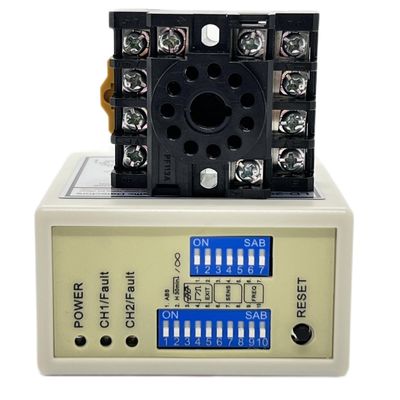

Anzeige und Schalter

¢ Leistungsanzeige: RÖDE Leistungsanzeige zeigt ¢ Anzeige ¢

• CH1-Erkennung Led:Continuously On: Zeigt die Erkennung des Fahrzeugs an.

• Langsam blinzelnd: Anzeigt, dass die Schleife kurzgeschaltet ist oder die Anzahl der Drehungen nach der Schleife nicht ausreicht.

• Blinkend schnell: Gibt an, dass die Schleife offen ist oder dass nach der Schleife zu viele Drehungen stattfinden.

• CH2-Erkennungs-LED:Ständig eingeschaltet: Anzeigt, dass das Fahrzeug erkannt wurde.

• Langsam blinzelnd: Anzeigt, dass die Schleife kurzgeschaltet ist oder die Anzahl der Drehungen nach der Schleife nicht ausreicht.

• Blinkend schnell: Gibt an, dass die Schleife offen ist oder dass nach der Schleife zu viele Drehungen stattfinden.



¢Sensibilitätswahl

• Die Empfindlichkeit und Frequenz der Schleife können durch Einstellung des 7-Wege-Dip-Schalters und des 10-Wege-Dip-Schalters eingestellt werden.

• Der Benutzer kann 8 verschiedene Einstellungen auswählen, indem er die Einstellung des Dip-Switches in verschiedene Modi wie imDip-Schalter 6, 7 und 8 für die Auswahl der CH1-Empfindlichkeit, wobei 0,8 die am wenigsten empfindliche und 0,015 die empfindlichste ist.

• Dip-Schalter 3, 4 und 5 für die Auswahl der CH2-Empfindlichkeit, wobei 0,8 als am wenigsten empfindlich und 0,015 als am empfindlichsten bezeichnet werden.







¢Switch1=S1:Kanal 1-Schleiffunktionsauswahl (10-Wege-Dip-Switch)

• (Schalter 1) DIP1 und DIP2 Sonderempfindlichkeitserhöhung für beide Anhänger (beide Kanäle)











• (Schalter1=S1) D3,D4,D5 und ((Schalter2=S2) D1,D2 Einstellung von Sonderfunktionen(Modus1,2,3 RichtungErkennung, Modus 4.5,6 Normalmodus, zwei Schleifenerkennungen sind getrennt.)







• (Schalter1=S1) D6 & D7 & D8 und (Schalter2=S2) D3 & D4 & D5 Einstellung CH1 und CH2 Empfindlichkeitswahl.(Auswahl von acht Stufen)







• (Switch1=S1) D9 & D10 und (Switch2=S2) D6,D7 Einstellfrequenz (20 K bis 100 KHz).

Rückstellknopf: Bitte beachten Sie: Die LD-200 muss jedes Mal zurückgesetzt werden, wenn die Einstellungen der Dip-Schalter geändert werden.







Einrichtung der Schleife

Die Schleifen werden mit einer “schnellsetzbaren” schwarzen Epoxidverbindung oder einem heißen Bitumenmastik versiegelt, um sich mit der Fahrbahnoberfläche zu vermischen.



Bei der Installation halten Sie bitte den Stecker und die Steckdose in senkrechter Richtung







Schießprobleme







---



Produktreihe

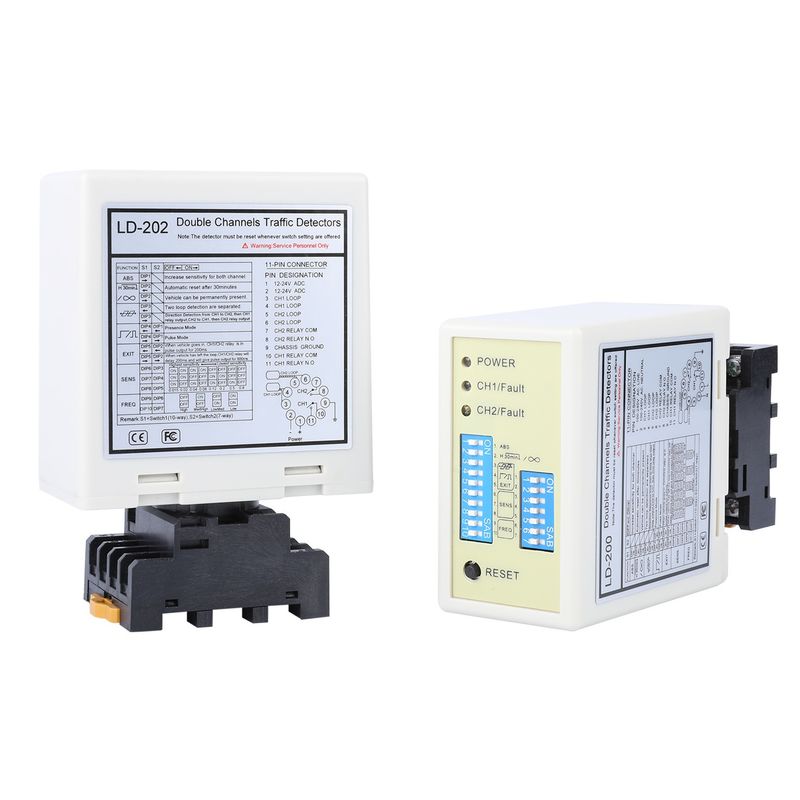

LD-100	LD-102	LD-200	LD-202	JTHT-11
Einzelkanal 100-240 V Wechselstrom	Einzelkanal 12 bis 24 V Wechselstrom	Doppelkanal 100-240 V Wechselstrom	Doppelkanal 12 bis 24 V AV/DC	Schleifkabel 305 m Teflon-Spule
