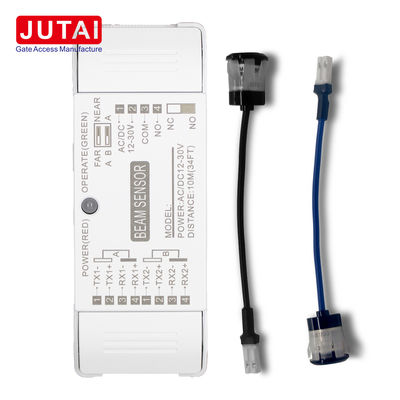

10 m Infrarotstrahlsensor Fotoelektrische Zelle für automatische Türsicherheit

Automatischer Türsicherheits-Gegenstrahl:Verwendet, um zu verhindern, dass die Tür Menschen oder Gegenstände einfängt, wenn sie geschlossen ist.Es besteht aus zwei Infrarot-Sender und -Empfängern, die auf beiden Seiten der Tür montiert sind und einen Infrarotstrahl erzeugen.Wenn eine Person oder ein Gegenstand durch die Tür geht, wird dieser Strahl unterbrochen, wodurch die Tür aufhört, sich zu schließen oder zu öffnen, um zu verhindern, dass sie zerquetscht oder zerquetscht wird.

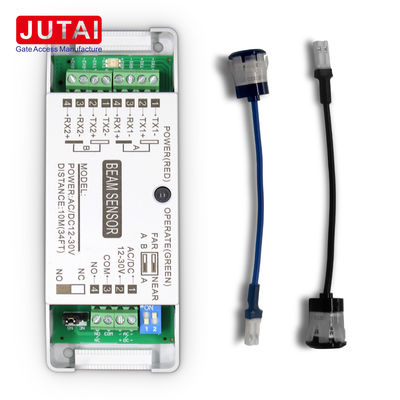

Definitionen der Verkabelung

Anmerkung: 1.Stromzufuhr AC/DC12-30V

2.Wenn ein Gruppenstrahl verwendet wird, muss er mit einem einzelnen Strahl verbunden werden

3.DIP1 Einstellung von Einzellicht/Doppellicht

4.DIP2-Einstellbereich

5.NICHT/NC Ausgang kann ausgewählt werden

Gesamtvorteil

• Mit der Verkabelungsmethode ist die Verkabelung einfach, praktisch und genau.
• Mit Hilfe der Mikrocomputersteuerungstechnologie verfügt das System über eine hohe Integration und starke Stabilität.
• Das internationale allgemeine optische Objektiv hat eine gute Fokussierung, einen angemessenen Steuereckwinkel und ist einfach zu installieren.
• Mit Hilfe der speziellen Mikrocomputer-Codierungstechnologie haben Sender und Empfänger eine große Entfernung und eine starke Störungshemmung.
• Einführung von Filter-, Dekodierungs- und Verstärkungssystemen, um das Problem des Widerstands gegen natürliche Sonnenlichtstörungen wirksam zu lösen.
• Es verfügt über eine einzelne oder doppelte Gruppe von Transceiverlinsen und getrennte Verbindungsausgänge. Die Verbindung hat gute Abschirmungseigenschaften und kann einen Lichtstrahl oder zwei Lichtstrahlen steuern.
• Nach Auslösern der Lichtverschließung kann der Ausgang flexibel normal geöffnete oder normal geschlossene Signale auswählen.
• Großspannungseingabe, gültig für 12-30VAC- und Gleichspannungseingang.
• Der einzigartige hochpräzise Berechnungsmodus und der Sonnenlichtfilterfaktor verbessern die Störungssicherung des Systems erheblich.

Besondere Überlegungen

• Das Einzellicht muss an die Gruppe A und das Doppellicht an die Gruppe AB angeschlossen sein.

• Bei der Installation des elektrischen Auges beträgt der Durchmesser des Bohrloches 13 mm.

• Bei Einsatz eines einzigen Lichtstrahls beträgt die empfohlene Einbauhöhe 60 cm über dem Boden.

• Bei der Verwendung von Doppelbalken wird ein Satz in einer Höhe von 30 cm über dem Boden und der andere Satz in einer Höhe von 90 cm über dem Boden installiert.

• Der Sender und der Empfänger verfügen über einen bestimmten automatischen Erfassungsbereich, aber achten Sie bei der Installation darauf, ihn auszurichten, um die Konsistenz in horizontaler und vertikaler Richtung zu gewährleisten.

• Normalerweise sollten Sie darauf achten, dass zwischen Sender und Empfänger keine Objekte aufgestapelt werden, um zu vermeiden, dass sie blockiert und fehlerhaft funktionieren.

• Dieses System hat eine ausgezeichnete Widerstandsfähigkeit gegen natürliche Lichtstörungen, aber bei der Installation versuchen Sie, eine direkte Frontalbelastung des elektrischen Auges durch starkes Sonnenlicht zu vermeiden.

• Stellen Sie sicher, dass die Höhe der Sicherheitsleuchte vom Boden aus mindestens 20 cm beträgt.
