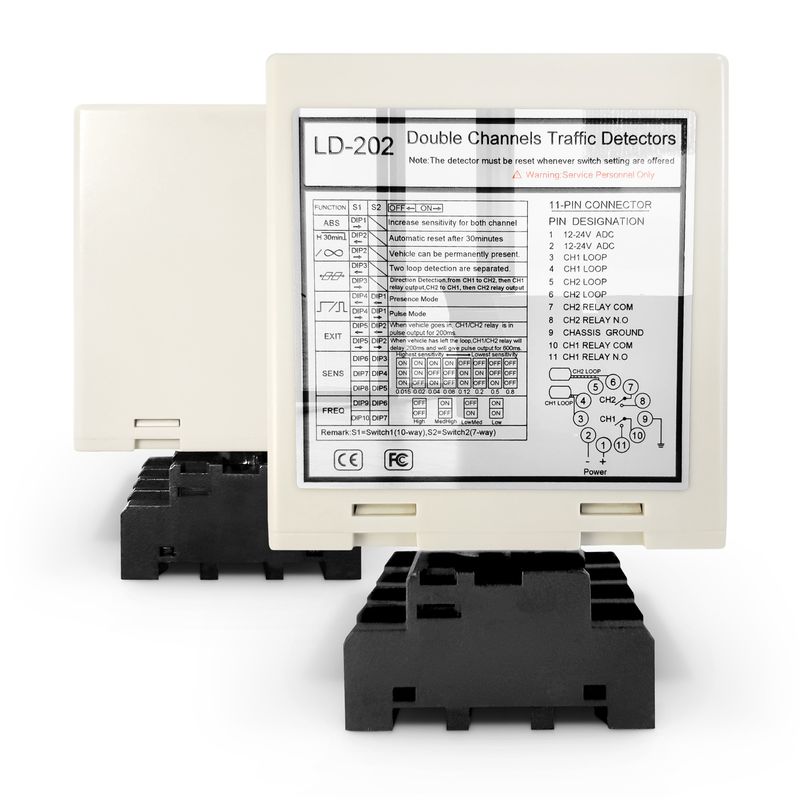

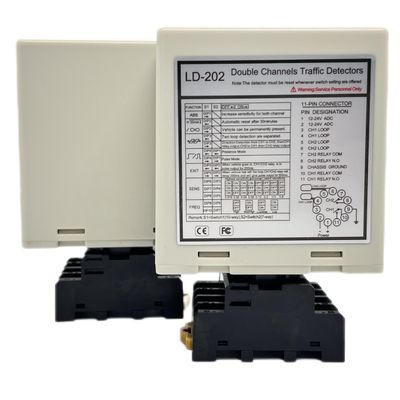

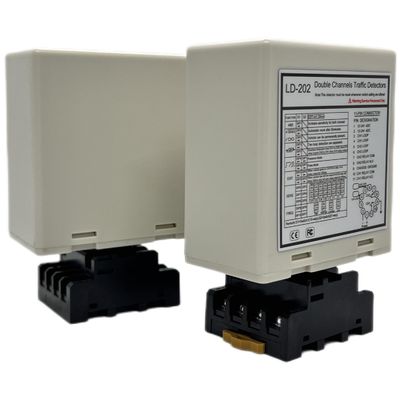

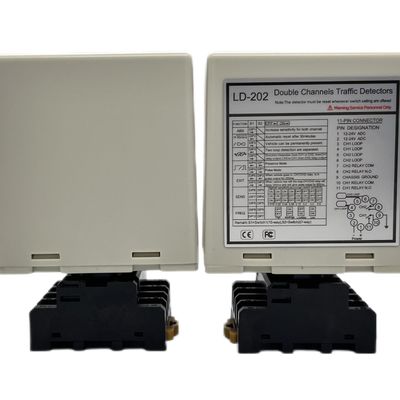

Doppelkanaldetektor für AGV-Sicherheit - Kollisionsverhütung & Echtzeit-LED-Diagnostik & Robust

Automatisierte Fahrzeuge (AGVs) revolutionieren Logistik und Fertigung und steigern die Effizienz und Produktivität.Der sichere Betrieb in dynamischen Industrieumgebungen ist von entscheidender Bedeutung.Um sicherzustellen, dass AGVs verkehrsreiche Fabrikböden oder Lagerhäuser ungehindert durchqueren, ist eine ausgeklügelte und zuverlässige Sensorik erforderlich.Der JUTAI Dual Channel Loop Detector bietet eine robuste Lösung, die speziell zur Verbesserung der Sicherheit von AGVs entwickelt wurde, Kollisionen verhindern und die Betriebszeit des Systems durch Echtzeitdiagnostik gewährleisten.

Proaktive Kollisionsprävention in automatisierten Umgebungen

Die Kernfunktion der AGV-Sicherheit besteht in der zuverlässigen Erkennung von Hindernissen und Präsenz.Türöffnungen, oder andere kritische Zonen, erkennt seine Präzisionserkennungsfähigkeit zuverlässig das Vorhandensein von AGVs oder anderen potenziellen Hindernissen wie Gabelstaplern oder Personalwagen.Die Dual-Channel-Konfiguration ermöglicht eine ausgeklügelte Sicherheitslogik, wie zum Beispiel die Bestätigung der Anwesenheit in einer Zone oder die Erkennung der Fahrtrichtung, die Auslösung der erforderlichen Warnungen oder das Befehl an das AGV, zu verlangsamen oder anzuhalten.Diese proaktive Erkennung ist von grundlegender Bedeutung, um kostspielige Kollisionen zu verhindern, schützen wertvolle Vermögenswerte und sorgen für ein sichereres Arbeitsumfeld.

Maximieren Sie die Betriebszeit mit LED-Diagnostik in Echtzeit

In schnelllebigen industriellen Umgebungen ist die Minimierung der Ausfallzeiten entscheidend für die Aufrechterhaltung der Produktivität.Übersichtliche visuelle Anzeigen liefern sofortige Statusaktualisierungen zur Stromversorgung, Schleifenintegrität und Fehlerbedingungen für beide Kanäle.Dies ermöglicht es dem Wartungspersonal, den Betriebszustand des Detektors sofort zu beurteilen und potenzielle Probleme schnell zu identifizieren, ohne dass spezielle Diagnosegeräte erforderlich sindEine einfache und schnelle Fehlerbehebung führt direkt zu einer erhöhten Verfügbarkeit des AGV-Systems und effizienteren Wartungsarbeiten, die Ihren automatisierten Betrieb reibungslos gestalten.

Robustes Design für anspruchsvolle Industriebedingungen

Industrieumgebungen stellen einzigartige Herausforderungen dar, darunter Staub, Vibrationen, Temperaturschwankungen und mögliche physikalische Auswirkungen.AGV-Sicherheitselemente müssen diesen Bedingungen standhaltenDer JUTAI Dual Channel Loop Detector verfügt über eine robuste, industrielle Konstruktion, die für eine langfristige Zuverlässigkeit in anspruchsvollen Umgebungen ausgelegt ist.Der langlebige Gehäuse und die hochwertigen Komponenten sorgen trotz der Umweltbelastungen für eine gleichbleibende Leistung, bietet eine zuverlässige Sensorlösung, die den kontinuierlichen und effizienten Betrieb Ihrer AGV-Flotte unterstützt.

Sichern Sie Ihre AGV-Operationen mit JUTAI

Der JUTAI Dual Channel Loop Detector bietet die notwendigen Fähigkeiten zur Kollisionsverhütung, einfach zu bedienende Diagnostik,und robustes Design für moderne automatisierte Umgebungen.

Merkmal

• 1. 15 bis 2000 μh Nachweisbereich
  • Der Schleifenmelder unterstützt einen breiten Detektionsbereich von 15 μH bis 2000 μH und bietet verschiedene Schleifengrößen und -konfigurationen für eine vielseitige Anwendung in verschiedenen Verkehrsdetektionsszenarien.
  • Die breite Detektionsspanne ermöglicht es unserem Loop-Detektor, alle Arten von Fahrzeugen, Motorrädern, Autos, Ultra-Lange Lkw, Busse und so weiter zu erkennen

• 2Kompakte Seite
  • Das kompakte und gut konstruierte Gehäuse vereint alle Anforderungen der Branche an Funktionalität und Funktionalität und ermöglicht die Einbindung dieses Detektors in jedes bestehende Verkehrserkennungssystem.

• 3. Diagnosefähigkeiten und LED-Anzeige
  • Umfassende Diagnosekapazitäten ermöglichen eine genaue Diagnose von Schleifen- und Installationsproblemen und zeigen durch den LED-Zustand, was eine optimale Leistung gewährleistet und die Ausfallzeiten reduziert.

• 4. Auswählbare Anwesenheitszeit
  • Die Ausgabe des Präsenzrelais kann so ausgewählt werden, dass eine Erkennungsleistung auf eine feste Zeit (mehr als 30 Minuten) beschränkt wird, während ein Fahrzeug in der Schleife bleibt, was eine Flexibilität beim Verkehrsmanagement bietet.

• 5Automatische Sensibilitätserhöhung (ASB)
  • Diese Funktion erkennt zuverlässig große Lkw-Anhänger-Kombinationen und Hochbettenfahrzeuge, indem sie die Empfindlichkeit bei Fahrzeugerkennung automatisch auf ein Maximum erhöht und eine genaue Identifizierung gewährleistet.

• 6Automatische Entschädigung für Umweltverschmutzung
  • Schleifenmelder (oder andere Sensoren) passen sich automatisch an Veränderungen der Umgebungsbedingungen an und kalibrieren sich,Aufrechterhaltung der Detektionsgenauigkeit und -stabilität trotz unterschiedlicher Wetter- und Umweltfaktoren.

• 7. 17 Einstellung des Dip-Schalters
  • Das Dip-Schalter-Design auf der Hülle macht die Einstellung des Loop-Detektors einfacher und klarer, was für Benutzer sehr benutzerfreundlich ist.Benutzer können alle Funktionen zuerst einstellen und dann den Loop-Detektor installieren.

• 8Doppelkanäle arbeiten kooperativ oder unabhängig.
  • Der Dual-Channel-Loop-Detektor kann als zwei Single-Channel-Versionen verwendet werden, unterstützt zwei unabhängige Detektionskanäle.
  • Der Loop-Detektor ermöglicht auch die gleichzeitige Überwachung mehrerer Schleifen und erkennt die Richtung in Einzelkanal-Anwendungen.Verbesserung der Flexibilität und Genauigkeit der Fahrzeugerkennung.

• 9- Anti-Crosstalk-Störungen.
  • Durch den Dip-Switch kann die Frequenz des Loop-Detektors eingestellt werden, um Störungen durch Crosstalk zu verhindern, die durch die Installation von zwei Loop-Spulen zu nahe verursacht werden.





---



Verbindungen







Funktionsweise

Der Detektor der LD-200-Serie kann für einen der folgenden Modi konfiguriert werden:

Anwesenheitsmodus	Im Pulsmodus
AB Logic Presence Mode (Barrierebetrieb)	AB Logic Pulse Mode ((Zähllogik))



Anzeige und Schalter

¢ Leistungsanzeige: RÖDE Leistungsanzeige zeigt ¢ Anzeige ¢

• CH1-Erkennung Led:Continuously On: Zeigt die Erkennung des Fahrzeugs an.

• Langsam blinzelnd: Anzeigt, dass die Schleife kurzgeschaltet ist oder die Anzahl der Drehungen nach der Schleife nicht ausreicht.

• Blinkend schnell: Gibt an, dass die Schleife offen ist oder dass nach der Schleife zu viele Drehungen stattfinden.

• CH2-Erkennungs-LED:Ständig eingeschaltet: Anzeigt, dass das Fahrzeug erkannt wurde.

• Langsam blinzelnd: Anzeigt, dass die Schleife kurzgeschaltet ist oder die Anzahl der Drehungen nach der Schleife nicht ausreicht.

• Blinkend schnell: Gibt an, dass die Schleife offen ist oder dass nach der Schleife zu viele Drehungen stattfinden.



¢Sensibilitätswahl

• Die Empfindlichkeit und Frequenz der Schleife können durch Einstellung des 7-Wege-Dip-Schalters und des 10-Wege-Dip-Schalters eingestellt werden.

• Der Benutzer kann 8 verschiedene Einstellungen auswählen, indem er die Einstellung des Dip-Switches in verschiedene Modi wie imDip-Schalter 6, 7 und 8 für die Auswahl der CH1-Empfindlichkeit, wobei 0,8 die am wenigsten empfindliche und 0,015 die empfindlichste ist.

• Dip-Schalter 3, 4 und 5 für die Auswahl der CH2-Empfindlichkeit, wobei 0,8 als am wenigsten empfindlich und 0,015 als am empfindlichsten bezeichnet werden.







¢Switch1=S1:Kanal 1-Schleiffunktionsauswahl (10-Wege-Dip-Switch)

• (Schalter 1) DIP1 und DIP2 Sonderempfindlichkeitserhöhung für beide Anhänger (beide Kanäle)











• (Schalter1=S1) D3,D4,D5 und ((Schalter2=S2) D1,D2 Einstellung von Sonderfunktionen(Modus1,2,3 RichtungErkennung, Modus 4.5,6 Normalmodus, zwei Schleifenerkennungen sind getrennt.)







• (Schalter1=S1) D6 & D7 & D8 und (Schalter2=S2) D3 & D4 & D5 Einstellung CH1 und CH2 Empfindlichkeitswahl.(Auswahl von acht Stufen)







• (Switch1=S1) D9 & D10 und (Switch2=S2) D6,D7 Einstellfrequenz (20 K bis 100 KHz).

Rückstellknopf: Bitte beachten Sie: Die LD-200 muss jedes Mal zurückgesetzt werden, wenn die Einstellungen der Dip-Schalter geändert werden.







Einrichtung der Schleife

Die Schleifen werden mit einer “schnellsetzbaren” schwarzen Epoxidverbindung oder einem heißen Bitumenmastik versiegelt, um sich mit der Fahrbahnoberfläche zu vermischen.

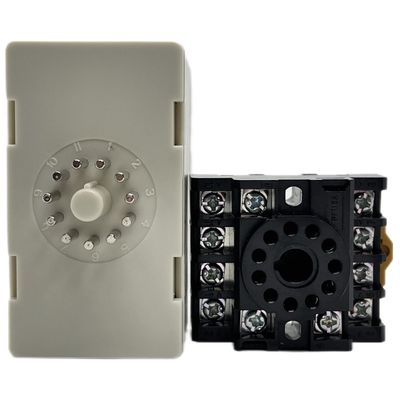

Bei der Installation halten Sie bitte den Stecker und die Steckdose in senkrechter Richtung







Schießprobleme







---



Produktreihe

LD-100	LD-102	LD-200	LD-202	JTHT-11
Einzelkanal 100-240 V Wechselstrom	Einzelkanal 12 bis 24 V Wechselstrom	Doppelkanal 100-240 V Wechselstrom	Doppelkanal 12 bis 24 V AV/DC	Schleifkabel 305 m Teflon-Spule
